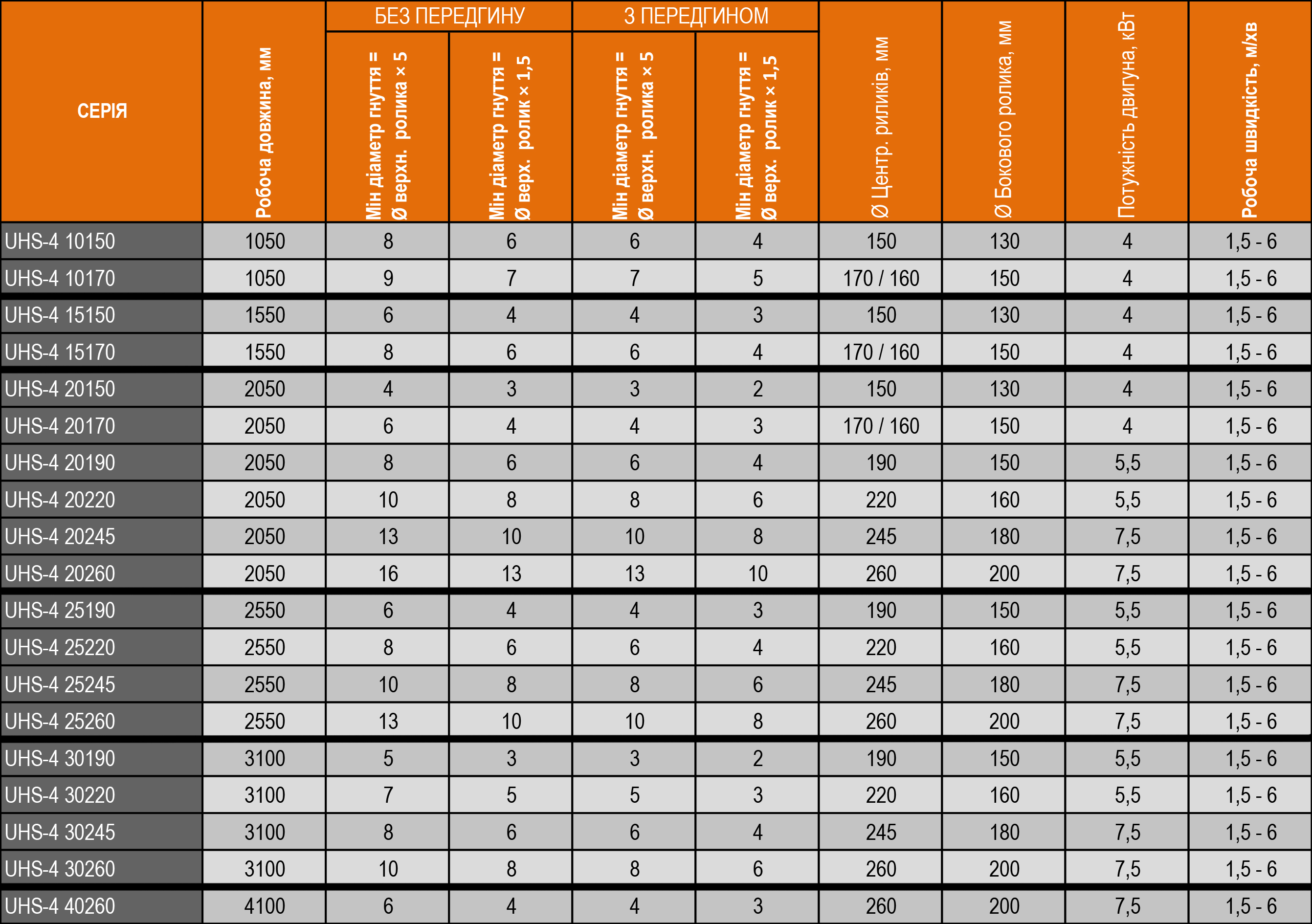

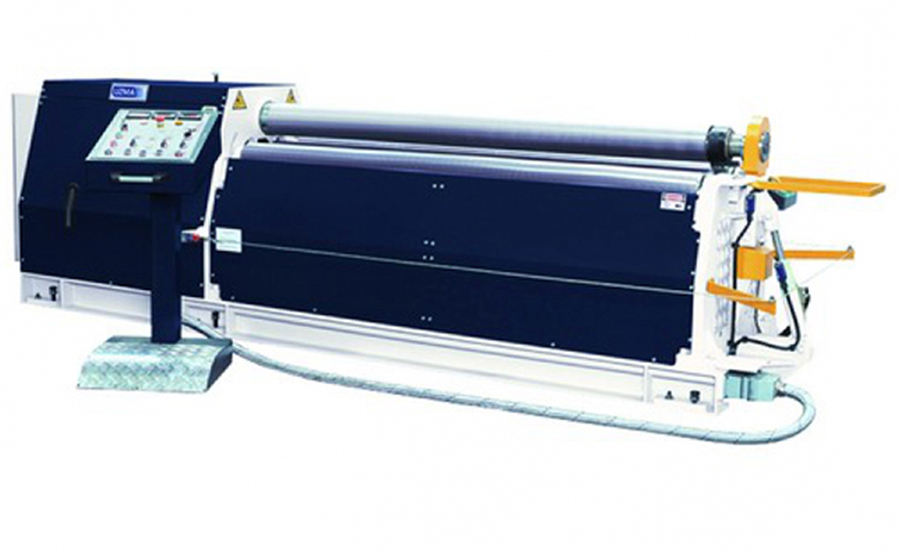

Гідравлічна 4-валкова машина серії UHS-4

  • Призначення: Чотирьох валкові гідравлічні листогини серії 4R HS, найбільш добре підходять, для гнуття листів середніх і товстостінних. За їх допомогою можна з легкістю згинати круглі вироби різного діаметру, а також для виготовлення деталей змінного радіуса. Їх відрізняє простота і зручність використання, привабливий дизайн, надійність в роботі.

    Листогини даної серії використовуються в серійному виробництві. Вальці даної моделі так само можна укомплектувати NC-контролером для полегшення роботи і підвищення продуктивності.

    Перевага 4-х валкових машин:

    Листозгинальні машини 4-х валкової конструкції є на сьогоднішній день найбільш точними, легкими в експлуатації і продуктивними серед машин подібного типу. Крім тих переваг, якими володіють 3-х валкові машини, у 4-х валкових є такі додаткові плюси:

    • Плоска необроблена кромка листа має мінімальну довжину завдяки затиску нижнім валком, який точно захоплює кромку листа під необхідним кутом;
    • Дана машина для гнуття товстолистового матеріалу найбільш проста в експлуатації, оскільки від оператора вимагається лише визначити положення валка для гнуття від краю з кожного боку.

    Повна обробка листа може бути виконана всього за один прохід, включаючи попереднє підгинання по обидва боки листа:

    • Немає необхідності виконувати попереднє підгинання перед початком основного процесу обробки, як це потрібно на 3-х валковій машині;
    • Підгинання задньої кромки виконується автоматично;
    • Не потрібно знімати, повертати і повторно закладати лист, як це потрібно на 3-х валковій машині;
    • Матеріал подається горизонтально (і не нахиляється як на 3-х валковий машині з подвійними прижимними роликами);
    • Лист завжди подається перпендикулярно вальцям (запобігає розбіжності кінців у виробі);
    • Для роботи потрібно вільне місце лише з одного боку машини - для подачі матеріалу.
    • Зручне ЧПК-управління - положення матеріалу, зафіксованого між верхнім і нижнім валками, постійно контролюється до моменту завершення обробки (зміщення або зісковзування виключаються);
    • 4-х валкове гнуття зазвичай на 50-80% швидше і продуктивніше, ніж гнуття на 3 валках будь-якої конструкції.

    Листозгинальні машини 4-х валкової конструкції рекомендуються до придбання, якщо:

    • Замовник хоче експлуатувати верстат, з можливостями ЧПК, що дозволяє в меншій мірі залежати від навичок оператора;
    • Замовник не мав раніше обладнання подібного типу, оскільки дані машини максимально прості в експлуатації;
    • Оператор не має досвіду в роботі з такими верстатами;
    • Потрібна висока продуктивність, збільшення ефективності виробництва;
    • Потрібна висока точність для поліпшення якості виробленої продукції.
    • Необхідність обробки крупно габаритних заготовок з дотриманням обсягу виробництва і норм безпеки.
  • Стандартна комплектація і можливості:

    • Станок дозволяє проводити обробку середніх і важких листів із чорної або нержавіючої сталі;
    • Виготовлення обичайок повного або не повного кола із різними радіусами, еліптичної або конічної форми;
    • Притискний вал і бокові вали розташовані у верстаті пірамідально і переміщуються за допомогою гідравлічних циліндрів;
    • Вбудований захист від перенавантаження;
    • Верхній вал і нижній вал приводяться в дію гідравлічним двигуном з використанням редукторів із планетарної передачі (2 незалежних двигуна на верхній і нижній вали);
    • Три цифрових індикатора дозволяють полегшити позиціонування валів;
    • Відкидний торець із гідравлічним приводом і гідравлічною системою підняття верхнього вала дозволяє легко зняти готові вироби;
    • Зручне управління за допомогою переносного пульта;
    • Зварна станина виконана із вико міцної легованої сталі;
    • Стальні вали зміцнені термообробкою (загартування ТВЧ) у відповідності із SAE 1050 (CK 50);
    • Пристрій для конічного гнуття;
    • Гідравлічна для конічного гнуття;
    • Гідравлічна система балансування;
    • Двошвидкісна робоча система.

    Додаткова комплектація:

    • Автоматизація CNC контролер Esa (Італія);
    • Автоматизація NC контролер із сенсорним екраном;
    • Автоматизація NC контролером із електронним балансуванням;
    • Кран для підтримки листів великого діаметру;
    • Гідравлічна система бокової підтримки листа великого діаметру.
