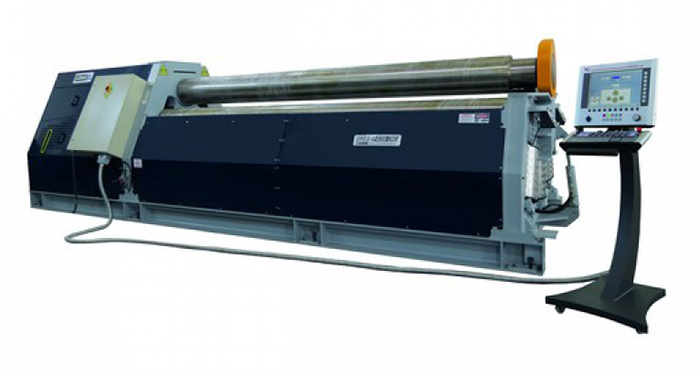

Гідравлічна 4-валкова машина серії UHSS-4

  • Призначення: 4-х валкові листозгинальні машини UHSS-4 призначені для гнуття середніх і важких листів, а також листів із нержавіючої сталі. Легке виготовлення обичайок повної окружності або з різними радіусами. Модель UHSS-4 - це ідеальна машина для виробництва вітроенергетичних башт, суднобудівної і трубної промисловості.

    Листогини даної серії використовуються в серійному виробництві. Вальці даної моделі так само можна укомплектувати NC-контролером для полегшення роботи і підвищення продуктивності.

    Перевага 4-х валкових машин:

    Листозгинальні машини 4-х валкової конструкції є на сьогоднішній день найбільш точними, легкими в експлуатації і продуктивними серед машин подібного типу. Крім тих переваг, якими володіють 3-х валкові машини, у 4-х валкових є такі додаткові плюси:

    • Плоска необроблена кромка листа має мінімальну довжину завдяки затиску нижнім валком, який точно захоплює кромку листа під необхідним кутом;
    • Дана машина для гнуття товстолистового матеріалу найбільш проста в експлуатації, оскільки від оператора вимагається лише визначити положення валка для гнуття від краю з кожного боку.

    Повна обробка листа може бути виконана всього за один прохід, включаючи попереднє підгинання по обидва боки листа:

    • Немає необхідності виконувати попереднє підгинання перед початком основного процесу обробки, як це потрібно на 3-х валковій машині;
    • Підгинання задньої кромки виконується автоматично;
    • Не потрібно знімати, повертати і повторно закладати лист, як це потрібно на 3-х валковій машині;
    • Матеріал подається горизонтально (і не нахиляється як на 3-х валковий машині з подвійними прижимними роликами);
    • Лист завжди подається перпендикулярно вальцям (запобігає розбіжності кінців у виробі);
    • Для роботи потрібно вільне місце лише з одного боку машини - для подачі матеріалу.
    • Зручне ЧПК-управління - положення матеріалу, зафіксованого між верхнім і нижнім валками, постійно контролюється до моменту завершення обробки (зміщення або зісковзування виключаються);
    • 4-х валкове гнуття зазвичай на 50-80% швидше і продуктивніше, ніж гнуття на 3 валках будь-якої конструкції.
  • Стандартна комплектація:

    • Прижимний валок і бокові валки, які переміщуються гідравлічними поршнями;
    • Захист від перевантажень;
    • Верхній валок і бокові валки приводяться в дію гідравлічними двигуном через редуктор із планетарною подачею (три привідних вала);
    • Три цифрових індикатора для полегшення позиціонування валів;
    • Відкидний торець із гідравлічним відкриттям для зручності зняття готових виробів;
    • Легка робота із мобільним пультом управління;
    • Стальна зварна рама;
    • Загартовані і зміцненні валки SAE 1050 (CK50);
    • Пристрій для конічного гнуття;
    • Система централізованого змащення;
    • Гідравлічна система балансування (D460 і нижче);
    • Електронна система балансування (D500 і вище);
    • Дві робочі швидкості.

    Додаткова комплектація:

    • Автоматизація CNC контролер Esa (Італія);
    • Автоматизація NC контролер із сенсорним екраном;
    • Автоматизація NC контролером із електронним балансуванням;
    • Кран для підтримки листів великого діаметру;
    • Гідравлічна система бокової підтримки листа великого діаметру.
