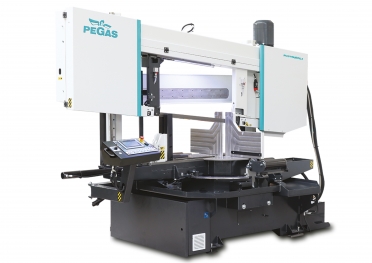

Двоколонний верстат з поворотною рамою Horizontal X 500 × 750 (2 покоління)

  • Напівавтоматичний стрічковопильний двостійковий верстат призначений для різання сталевих конструкцій і профілів під різними кутами від -60° до + 60°. Верстат застосовується в серійному виробництві, також з урахуванням того, що верстат володіє жорсткою конструкцією він може застосовуватися для ефективної різання різних матеріалів як суцільного перетину, так і профілів.

    Концепція верстата заснована на перевіреній конструкції дуже популярної і успішної моделі 440х600 HORIZONTAL X-NC-2000, але в даній моделі застосовується пильне полотно більшого розміру 41х1,3.

    Система контролю верстата:

    Конструктивно верстат підготовлений для того, щоб відповідати високим навантаженням в умовах сучасного виробництва.

    • Верстат оснащений датчиками натягу / обриву стрічкового полотна, відкриття кожуха і датчиками положення пильної рами;
    • Технологія з 3-ма шківами забезпечує нахил пильного полотна в 10 гр. з ефективним розпилом профільних заготовок;
    • Система безпечного виведення пильного полотна із зони різання;
    • Регулятор тиску основних і подаючих лещат;
    • Охолодження інструменту забезпечується за допомогою системи ЗОР з розподілом в зону різання і блоки направляючих пильного полотна;
    • Інвертор безступінчатого регулювання швидкості обертання пильного полотна (20-100 м / хв);
    • Головний привід здійснюється електродвигуном в зв'язці з черв'ячним редуктором.

    Стрічкова пила по металу CAMEL X-CNC  600 оснащена процесорним блоком управління з пристроєм оцінки параметрів розпилу, повідомленнями про виниклі помилки і діагностикою поломок. Гідравлічний центральний блок з електричним управлінням забезпечує фіксацію матеріалу, рух лещат подачі ШГП. Масивні основні і лещата подачі (автомат) виготовлені з чавуну, оснащені спеціальними губками для безпечної і надійної фіксації матеріалу.

    • ЧПУ SIEMENS;
    • Вбудований інформативний кольоровий сенсорний дисплей;
    • Відображення можливих помилок і всіх основних параметрів різання;
    • Можливість створення до 1000 програм;
    • Автоматичні системи регулювання:

    ARP- Система автоматичного регулювання процесу різання в залежності від опору матеріалу або зносу пилки (два базових режиму BIMETAL і CARBIDE)

    ASR - Система автоматичного регулювання подачі, відповідно до встановлених параметрах;

    RZP - система п’ятизонального різання. Дозволяє встановлювати оптимальні режими різання в залежності від положення пильного полотна в заготівлі (подачу і швидкість обертання полотна).

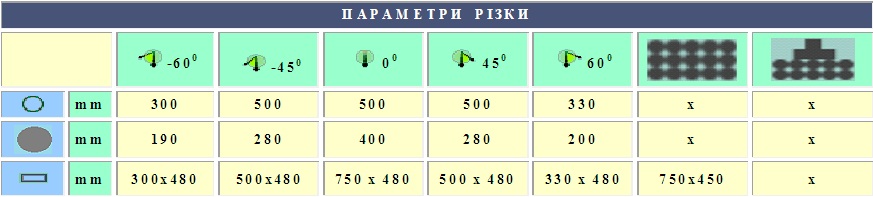

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Контроль натягу / обриву стрічкопильного полотна;
    • Лезо має 6 ступенів нахилу щодо рівня лещата => вищі показники при різанні профілю, триваліший термін служби леза, вищі показники при різанні цільних матеріалів;
    • Твердосплавний і напрямні підшипники;
    • Гідравлічний поворотний стіл для різання під кутом 500x750-PUH;
    • Автоматичні сенсори верхнього і нижнього положення консолі;
    • Щітка очищення пильного полотна 500x750-PCK;
    • Автоматичний стіл подачі заготовки з кроком - 2000 мм. , з незалежним приводом і управлінням;
    • Система подачі ЗОР;
    • Гідростанція з подвійним насосом;
    • Регулювання тиску лещат 500x750-RTS-A;
    • Гідравлічний натяг полотна 500x750-NPH;
    • Захисне огородження робочої зони 500x750 RNT;
    • Автоматична подача консолі напрямних разом з кулачком лещат 500x750 HPV;
    • Пістолет ЗОР для змиву стружки;
    • Кінцеві датчики відкриття кожухів;
    • Процесорний блок управління з пристроєм оцінки параметрів розпилу, повідомленнями про виниклі помилки і діагностикою несправностей;
    • Привід по засобом черв'ячного редуктора, трифазний електродвигун;
    • Термінал управління з ЧПУ обладнаний системою SIEMENS;
    • Автоматична система, що дозволяє автоматичне регулювання швидкості розрізу в залежності від протидії заготовки що розрізається PEGAS ARP;
    • Пильне полотно;
    • Набір інструментів для обслуговування;
    • Комплект документації українською мовою на електронному носії.

    Додаткова комплектація:

    За додаткову оплату можлива поставка рольгангів що подають заготовку, рольгангів що приймають, вертикального притиску для пиляння пакета матеріалу, галогенного освітлення, набору швидкозношуваних запасних частин (твердосплавні пластини, гвинти, очисні щітки), стрічкових полотен фірми Honsberg (Німеччина), а також ЗОР.
