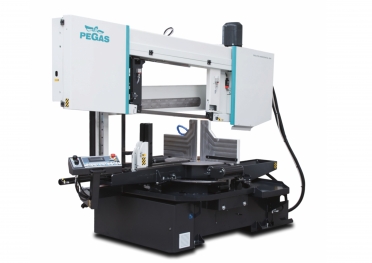

Двоколонний верстат з поворотною рамою Horizontal SHI 440 × 600 / 500×750

  • Напівавтоматичний, гідравлічно керований двоколонний стрічковопильний верстат по металу Pegas-Gonda, призначений для різання сталевих конструкцією і профілів.

    Призначений для високопродуктивного різання практично всіх металів, що використовуються в сучасному машинобудуванні. Двостійкові верстати здатні розрізати з високою швидкістю як суцільний прокат і поковки великого діаметра, так і труби, і профільні заготовки.

    Жорсткість конструкції дозволяє застосовувати верстати даного класу в основних виробництвах металургійних заводів, заготівельних ділянках підприємств, що використовують важкооброблювані матеріали, а також цеху з потребою високої продуктивності на одиницю обладнання. Це обумовлено тим, що лише двостійкові стрічкові пили можуть успішно працювати з біметалічними і твердосплавними пилами.

    HMI панель MITSUBISHI працює на основі технології сенсорного дисплея.

    Графічні поля активуються прямо при дотику пальцем до дисплея без використання доп.інструмента і т.д

    Система оснащена автоматичним (безпечним) регулюванням перемикання швидкості пиляння PEGAS BRP. Принцип: Стрічковий верстат зупиниться після перевищення заданого навантаження (система контролює і визначає перевантаження в амперах).

    Конструкція стрічковопильного верстата

    • Машина сконструйована таким чином, щоб вона відповідала екстремальним зусиллям у виробництві. Надійна конструкція машини застосовує лещата, що дозволяють максимально використовувати переваги біметалевих полотен;
    • Кронштейн верстата міцний, важкий зварний шов, і він сконструйований таким чином, щоб забезпечити міцність і точність різання;
    • Кронштейн рухається вздовж двох колон за допомогою чотирирядної лінійної з високою вантажопідйомністю. Рух здійснюється за допомогою двох гідроциліндрів;
    • Подаючі лещата та приймаючі лещата – стальні суцільні;
    • Кронштейн використовує датчик і магнітну стрічку для оцінки положення над матеріалом. Верхнє робоче положення руки можливо встановити в системі управління;
    • Нижнє робоче положення встановлюється за допомогою регульованої механічної зупинки та мікроперемикача. Нижнє робоче положення також можна встановити в системі управління пилкою. Після досягнення нижнього робочого положення рама зупиняється у встановленому положенні в системі;
    • Основні лещат затискають матеріал як перед, так і позаду зрізу. Лещата забезпечують безпечне зчеплення, оптимізацію руху стружки через нерухомі лещата безпосередньо до витяжки стружки;
    • Основні лещата рухаються в сталевій напрямній за допомогою гідроциліндра. Одна частина лещат є рухома (рух від гідроциліндра, з довгим ходом), інша - закріплена;
    • Регулюючі клапани для встановлення тиску в гідравлічній системі;
    • Поворотний стіл для кутових вирізів з фрезерованими провідними частинами основи. Поворотний стіл дозволяє комфортне затискання різаного матеріалу. Точне обертання забезпечується за допомогою гідра. циліндра та лінійних напрямних, рух передається через шестерні та стійку;
    • Гідравлічне налаштування кута:

    а) переміщати вручну за допомогою кнопки до потрібного кута (висока швидкість / мікрошвидкість)

    б) за допомогою функції RTO (повернути в положення) з автоматичним встановленням необхідного кутового положення важеля;

    • Фіксація гідравлічного приводу "замком";
    • Кути, зазначені на цифровому дисплеї на панелі управління.

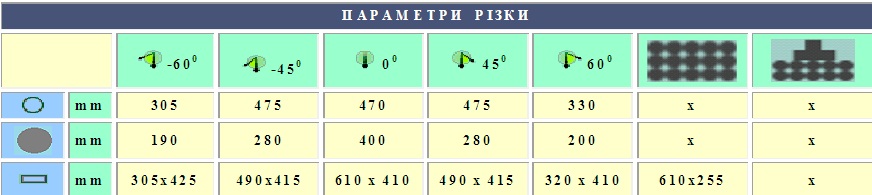

  • Максимальні можливості різання 440 × 600:

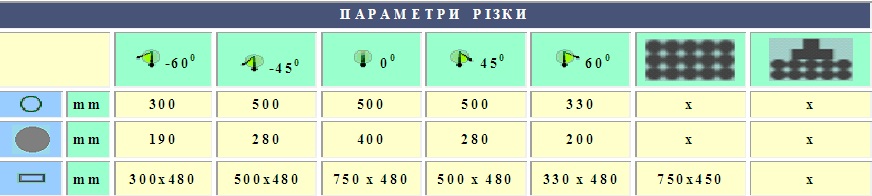

    Максимальні можливості різання 500×750:

  • Стандартна комплектація:

    • Сертифікат відповідності CE;
    • Паспорт і інструкція по експлуатації;
    • Пильне полотно Honsberg (Німеччина) 6060х34x1,1 - 1 шт .;
    • Пристрій контролю натягу стрічкового полотна з відображенням стану натягу на пульті управління;
    • Гідравлічний поворот і затиск пильної рами від + 60 ° -0 ° -60 °, керований з пульта управління;
    • Цифрова індикація кута повороту рами на пульті управління верстата;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини), при цьому твердосплавні пластини з можливістю переустановки на другу сторону;
    • Привідна щітка для очищення стрічкового полотна;
    • Система автоматичного обмеження подачі пильної рами в залежності від навантаження на зуб; (двигун) стрічкового полотна при пилянні заготовок зі змінним профілем поперечного перерізу;
    • Масивні ролики на верстаті для підтримки важких заготовок з боку прийому і подачі заготовки;
    • Черв'ячний редуктор Varvel (Італія);
    • Система ЗОР (охолодження) в зборі з електронасосом;
    • Губки лещат забезпечують затиск заготовки до і після лінії різу;
    • Система регулювання тиску в лещатах (для тонкостінних заготовок);
    • Рухома губка лещат має прив'язку до рухомої напрямної пильного полотна;
    • Освітлення робочої зони;
    • Пістолет для змиву стружки;
    • Набір інструментів для обслуговування верстата.

    Додаткова комплектація:

    За додаткову оплату можлива поставка рольгангів що подають заготовку, рольгангів що приймають, вертикального притиску для пиляння пакета матеріалу, галогенного освітлення, набору швидкозношуваних запасних частин (твердосплавні пластини, гвинти, очисні щітки), стрічкових полотен фірми Honsberg (Німеччина), а також ЗОР.
