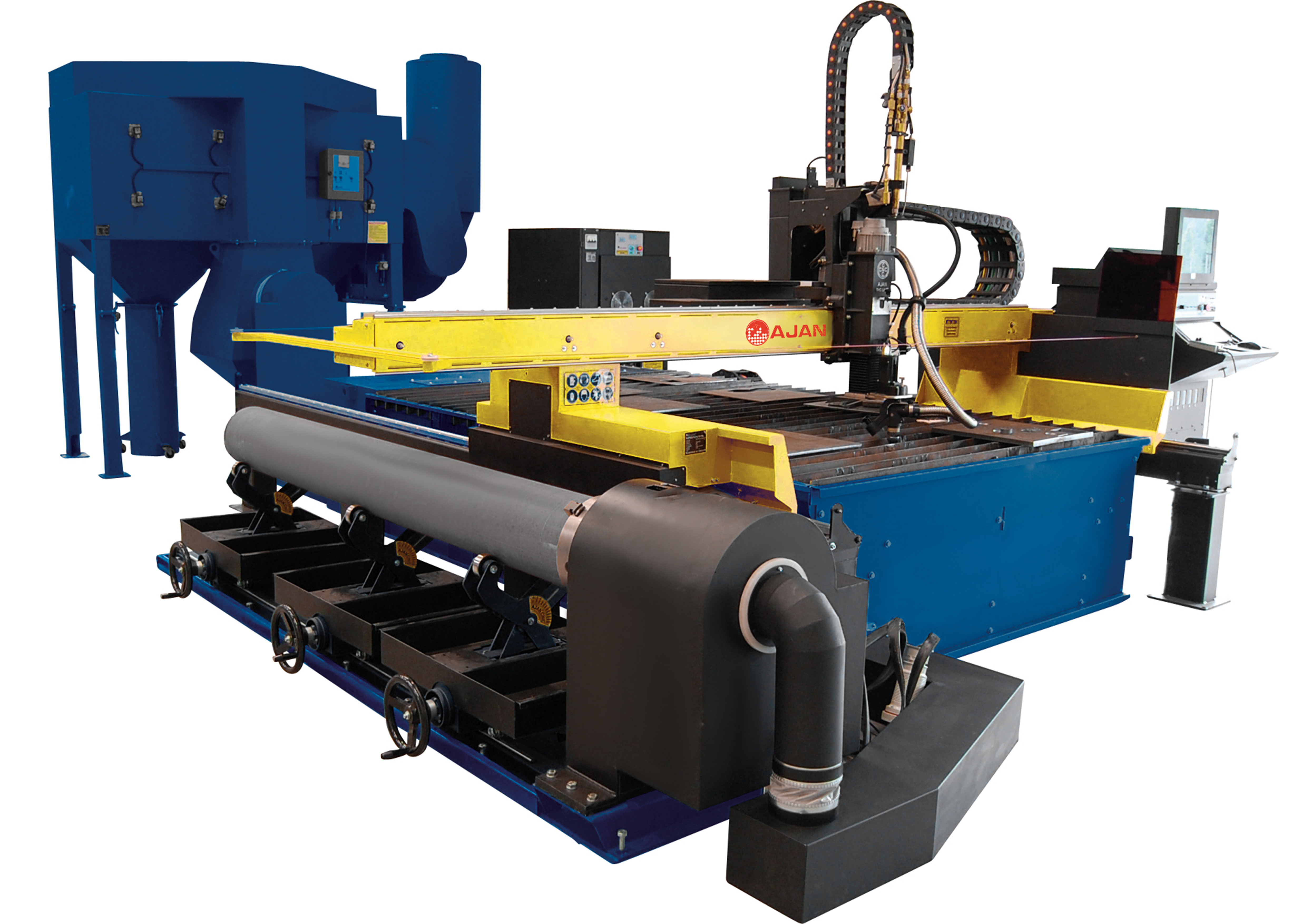

Портальна машина плазмової різки Ajan

  • Верстат AJAN PP призначений для плазмової і газокисневого різання металу, товщина якого становить 0,8-70 міліметрів. Завдяки характеристикам самого верстата, а також числовому програмному управлінню, можливе виготовлення деталей з різних металів, причому будь-якої конфігурації. Міцна конструкція дозволяє використовувати установку в важких умовах з великими навантаженнями. Ці та інші переваги роблять дане обладнання унікальним в своїй групі. Виробником основних компонентів верстата, витратних матеріалів, а також очисних систем, плазмової дуги і секційних столів, є завод AJAN Elektronik, розташований в турецькому місті Ізмірі.

    У моделях PР використовується автоматична система контролю тиску газів при різанні. Під час налаштування параметрів потрібно лише вибрати марки матеріалу, сили струму і товщини металу, а для газокисневого різання тільки товщини металу. До можливостей верстата відносяться: автоматичне регулювання довжини дуги в процесі різання, визначення висоти проколу листа плазмотроном трьома способами (забезпечує початок різання практично з будь-якої поверхні), збільшена стійкість витратних матеріалів.

    При газокисневому різанні є функція затримки подачі ріжучого кисню для полегшення проколу листа металу, використовується швидкий прогрів листа перед проколом, автоматичне, напівавтоматичне і ручне управління висотою різака в процесі різання.

    Для забезпечення високої точності переміщення і одержуваних заготовок на верстатах термічного різання моделей РР застосовуються серводвигуни, які розташовані: один на осі Y, два двигуна на осі Х, один на осі Z (управління висотою різаків). Додатковий серводвигун може встановлюватися на четверту координату для забезпечення виконання зняття фаски.

    Плазмовий і газокисневого різаки встановлюються на один супорт. Можлива установка декількох газових і плазмових різаків на один портал в залежності від моделі та розміру.

    Розрізаються метали для плазмового різання - маловуглецеві і низьколеговані сталі та сплави, високолеговані сталі і сплави, в тому числі нержавіючі, кольорові метали.

    Створення карт розкрою для даного обладнання можливе виконувати в програмі AutoCAD.

    Для максимально якісного розрізу нержавіючих металів необхідно використовувати суміші газів, таких як N2, H2, Ar.

    Є режим маркування для малювання контурів деталей, ліній згинів, центрів отворів, настановних баз і т.д.

    Машина може додатково комплектуватися пристроєм для зняття фаски. Додавання 4-ої координати дозволяє виробляти не тільки прямолінійний, але і криволінійний розкрій і оброблення листового прокату.

  • Базовий комплект поставки обладнання

    1. Портал із блоком керування ЧПК;
    2. Направляючі;
    3. Стійки під направляючі;
    4. Стіл для розкрою металу;
    5. Супорт;
    6. Повітряні відведення для вентиляції;
    7. Витяжка із двигуном;
    8. Комплект шлангів підводу газів;
    9. Шина для укладки шлангів, управляючих і кабелів живлення;
    10. Направляючий короб для шини;
    11. Газові регулятори на балони;
    12. Цангові болти для кріплення стійок направляючих;
    13. Хомути для фіксації повітряних відводів;
    14. Світлофільтр із кріпленням;
    15. Захисні відгородження направляючих осі Х;
    16. Метизи для зборки і кріплення вузлів верстата;
    17. Ящики для зберігання розхідних матеріалів;
    18. Програма автоматичного розкрою листа.

    Додаткова комплектація:

    • Компресор з блоком підготовки повітря;
    • Система очищення газів, що видаляються;
    • Пристрій для різання кромки.
