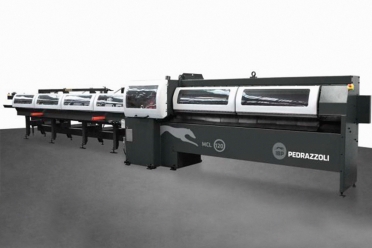

Автоматична лінія дискового верстату Pedrazzoli серії MCL 120 IMS

  • Призначення: Дана машина є рішенням проблеми високопродуктивного автоматичного різання труб та іншого профілю, а також прутків. Технологічні інновації Pedrazzoli забезпечують максимальну продуктивність і максимальну швидкість різання, регулювання, зміни інструменту, програмування, видалення задирок і упаковки.

    Особливості лінії:

    • 7 керованих осей: повторюваність і постійна точність в часі;
    • Повністю автоматична переналагодження виробництва: час налаштування зведено до нуля;
    • До 3-х різних довжин різання і 3-х різних положень розвантаження;
    • Висока продуктивність;
    • Широкий вибір конфігурацій і аксесуарів робить можливим налаштування на будь-які потреби і вимоги замовника;
    • Циліндрична зуборізна головка і циліндр з подвійним замком: гарантує довговічність лез, точність і перпендикулярність;
    • Подача і обертання ножів електродвигуна забезпечують чудову різання на всіх етапах (подача, проміжна різання, подача): відмінні результати з точки зору часу, якості різання і терміну служби ножів;
    • Довгий упор з приводом від двигуна для автоматичного позиціонування;
    • Спеціальне розташування роликів і губок забезпечує ідеальну блокування трубок;
    • Висока продуктивність різання високоміцних труб з делікатною поверхнею і зменшеною товщиною стінок;
    • Він також може інтегрувати автоматичні пристрої для видалення задирок, промивання та збору задирок;
    • Технологічна база даних з параметрами різання для оператора;
    • Попередній натяг ременів завантаження для полегшення подачі пачки труб;
    • Зубчасті ремені транспортують труби в накопичувальний жолоб, де відбувається поділ пачки. В кінці жолоба підйомні механізми по одній штуці переміщують труби на роликовий конвеєр;
    • Розроблена дослідниками Pedrazzoli система управлінського контролю IMS.4 дозволяє здійснювати графічний контроль і моніторинг усіх виконуваних функцій. Програмування візуального сенсорного екрану Pedrazzoli інтуїтивно зрозуміле і швидке.
  • Можлива комплектація:

    • Інструмент. Комплект інструментального оснащення (відрізні диски);
    • Контролер. Система ЧПУ і електродвигуни Fanuc (Японія);
    • Подача заготовок. Резервуар для подачі заготовок необхідної довжини;
    • Система відмірювання відрізуваних заготовок необхідної довжини;
    • Додаткові упори для відрізання заготовок;
    • Система очищення зони різу;
    • Конвеєр для транспортування стружки;
    • Система охолодження інструменту масляним туманом;
    • Автоматична система шліфування торців труб, інтегрована з дисковою лінією;
    • Система мийки заготовок. Інтегрована в автоматичний цикл різання з дисковою лінією Pedrazzoli;
    • Система лазерного контролю відрізуваної довжини заготовок Pedrazzoli;
    • Система обробки кінців труб;
    • Система переміщення відрізаних виробів;
    • Відрізний дисковий комплекс Pedrazzoli. Дискова лінія, шліфувальний комплекс торців труб, система мийки, робот маніпулятора для укладання виробів на палети.
