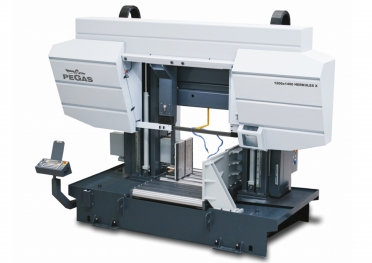

Двоколонний верстат для різання під прямим кутом Herkules X 1200 × 1400

  • Призначення: Pegas 1200x1400 HERKULES X - це один з найбільш потужних і жорстких верстатів в модельному ряду PEGAS, призначений для високопродуктивної різання практично всіх металів, що використовуються в сучасному машинобудуванні. Це - кольорові метали, конструкційні, інструментальні і леговані стали, нікелеві і титанові сплави. Він здатний розрізати з високою швидкістю як суцільний прокат і поковки великого діаметра, так труби і тонкостінний профіль.

    Верстат відноситься до першого класу стрічковопилкових верстатів завдяки масивній двоколонні компонуванні і наявності лінійних напрямних кочення, розрахованих на високі навантаження, а також наявності потужного електродвигуна з надійним планетарним редуктором і стрічковим полотном великої ширини 80мм. Верстат розрахований на надвисокі навантаження при пилянні великих заготовок суцільного перетину в серійному виробництві.

    Верстат оснащений електронною системою SIEMENS з сенсорним дисплей і PLC - контролером, які забезпечують зв'язок з оператором. Система управління має можливість автоматичного регулювання швидкості подачі рами, електронним настроюванням верхнього і нижнього положення рами. Система управління верстата відображає робочі стану: швидкості різання, швидкості подачі і стану окремих робочих рухів.

    Рама верстата нахилена на 25 градусів відносно площини різу. Завдяки нахилу ділянку вигину полотна мінімальний, і це дозволяє скоротити відстань між колонами і зоною різання. Така конструкція усуває вібрації і підвищує макс. продуктивність машини і стійкість інструменту.

    Короткий опис апаратної частини (Нове ЧПУ SIEMENS)

    • Управління здійснюється як за допомогою кнопкової панелі, так і за допомогою сенсорної панелі, діагоналлю 7";
    • Дружній інтерфейс з інтуїтивно розбивкою розділів;
    • Система управління параметрами різання (пошук, відновлення, імпорт / експорт файлів за допомогою інтегрованого порту USB);
    • Просте створення програм на основі шаблонів з можливістю подальшого коригування та внесення коментарів;
    • Зручне управління основними функціями верстата;
    • Великий вибір різних варіантів програм з налаштуванням по 20 параметрам;
    • Конфігурується процес різання.

    Уже в базовій комплектації стрічковий верстат оснащений системою ARP. Ця опція дозволяє верстата автоматично, в залежності від типу матеріалу і виду заготовки змінювати швидкість спуску консолі. Наочно це видно на екрані. Принцип дії - оператор встановлює рекомендовані для Вашого матеріалу параметри опускання консолі. У разі якщо під час різання навантаження на двигун стає вище запрограмованих параметрів - стрічковий верстат зменшить швидкість подачі консолі. У разі якщо навантаження на двигун менше запрограмованої - стрічка збільшить швидкість подачі консолі.

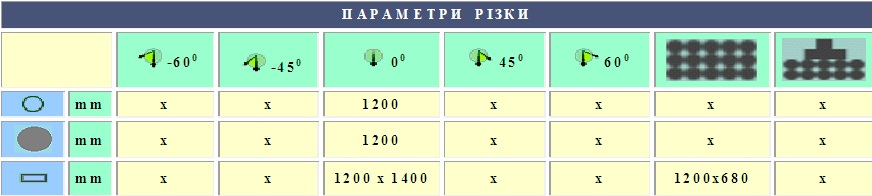

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Паспорт і інструкція по експлуатації українською мовою на CD-диску;
    • Освітлення робочої зони;
    • Привідна щітка для очищення стрічкового полотна;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини). Рухома напрямна переміщається спільно з рухомою губкою лещат;
    • Планетарний редуктор з трифазним електродвигуном;
    • Автоматичний контроль зусилля подачі пильної рами при різанні матеріалів різного перетину, що залежить від навантаження на двигун;
    • Автоматичний контроль висоти підйому пильної рами / визначення початку заготовки;
    • Гідронатяг стрічкового полотна;
    • Регулювання тиску в лещатах для тонкостінних матеріалів;
    • Система ЗОР (охолодження) в зборі з електронасосом;
    • Пильне полотно Honsberg (Німеччина) - 1 шт .;
    • Набір інструментів для обслуговування верстата

    Додаткова комплектація:

    • Транспортер стружки;
    • Безвідходна система змащення, заміняє охолодження ЗОР, вигідна при різці профілів, тонкостінних труб і кольорових металів, необхідний привід зжатого повітря 6 бар;
    • Відображення лінії різу на заготовці лазерної смужки;
    • Гідравлічні лещата за зоною різу;
    • Гідравлічний вертикальний прижим;
    • Гідравлічні лещата за зоною різу (SRZ)
    • Посилений приймаючий або подаючий рольганг, довжина 2000мм, ширина роликів 1400мм, вантажопідйомність 7000 кг/м;
    • Посилений рольганг приймаючий або подаючий з приводом, ширина 1400 мм, довжина 2000мм, вантажопідйомність кг/м, привід через черв’ячний редуктор, регуляція швидкості подачі перетворючае частоти, окреме управління;
    • Подовжуючий сегмент з приводом, приєднуючий до TDM-2000/1400;
    • Боковий опорний ролик рухомий – для пакетів, висота 800мм. Працює лише з RB;
    • Пристрій для заміряння заготовки, ручне налаштування упора з показом, на стальній лінійці 2000мм, встановлюється на рольганг;
    • Цифровий пристрій для відмірювання 2000 мм, ручне налаштування упору;
    • Електромеханічний упор для застосування з рольгангом RDM. Матеріал після контакту з дрібним упором переключить в повільну подачу і після доїзду а розмір виключить привід. Довжина 2м. Вимір довжини масштабом і відміткою / Цифрове зображення заданої довжини;
    • Подовжуючий сегмент упора OZP-2000 / OZD-2000 на 2000мм.
