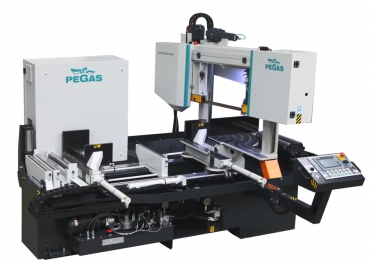

Двоколонний автоматичний верстат з поворотною рамою Katana X-CNC-LR 340

  • Стрічкова пила по металу 340 Katana X-CNC-LR відноситься до верстатів першого класу, призначений для високопродуктивного різання практично всіх металів, що використовуються в сучасному машинобудуванні.

    Високопродуктивний автоматичний, двоколонний стрічковопильний верстат з поворотною рамою і пристроєм подачі. Спеціальна конструкція пильної консолі забезпечує більшу продуктивність.

    Даний стрічковольний верстат здатний розрізати з високою швидкістю як суцільний прокат і поковки великого діаметра, так і труби і профільні заготовки. Жорсткість конструкції дозволяє використовувати верстати даного класу в основних виробництвах металургійних заводів, заготівельних ділянках підприємств, що використовують важко обробні матеріали, а також в цеху з потребою високої продуктивності на одиницю обладнання. Тільки верстати першого класу можуть працювати з біметалічними і твердосплавними пилами

    Основа стрічковопильного верстата складається з чавунних балок, з'єднаних між собою, з встановленими на колонах 4-х рядними лінійними напрямними. Завдяки нахилу плеча було досягнуто зменшення кута закручування полотна і наближення полотна до мінімального відстані від 4-х рядних лінійних направляючих на колонах. Дана конструкція стрічковопильного верстата значно знижує вібрацію і дозволяє досягти максимальної продуктивності різання. Робочий стіл рухається на лінійних напрямних за допомогою незалежного двигуна з перетворювачем частоти для безступінчатого регулювання швидкості полотна, оснащений прижимами. Стрічкове полотно направляється за допомогою твердосплавних напрямних зі змінними пластинами, загартованими роликами і підшипниками.

    Короткий опис апаратної частини

    Нове ЧПУ SIEMENS

    • Управління здійснюється як за допомогою кнопкової панелі, так і за допомогою сенсорної панелі, діагоналлю 7";
    • Дружній інтерфейс з інтуїтивно розбивкою розділів;
    • Система управління параметрами різання (пошук, відновлення, імпорт / експорт файлів за допомогою інтегрованого порту USB);
    • Просте створення програм на основі шаблонів з можливістю подальшого коригування та внесення коментарів;
    • Зручне управління основними функціями верстата;
    • Великий вибір різних варіантів програм з налаштуванням по 20 параметрам;
    • Конфігурується процес різання.

    Уже в базовій комплектації стрічковий верстат оснащений системою ARP. Ця опція дозволяє верстата автоматично, в залежності від типу матеріалу і виду заготовки змінювати швидкість спуску консолі. Наочно це видно на екрані. Принцип дії - оператор встановлює рекомендовані для Вашого матеріалу параметри опускання консолі. У разі якщо під час різання навантаження на двигун стає вище запрограмованих параметрів - стрічковий верстат зменшить швидкість подачі консолі. У разі якщо навантаження на двигун менше запрограмованої - стрічко збільшить швидкість подачі консолі.

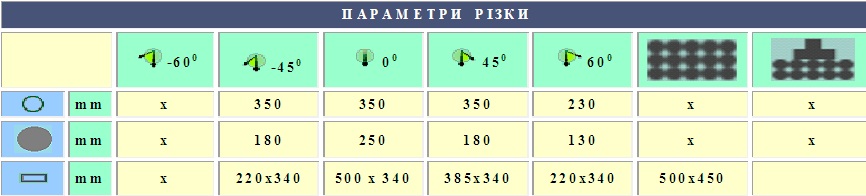

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Контроль натягу / обриву стрічкового полотна;
    • Твердосплавні пластини і напрямні підшипники;
    • Гідравлічний поворотний стіл для різання під кутом;
    • Автоматичні сенсори верхнього і нижнього положення консолі;
    • Щітка очищення полотна з електроприводом;
    • Автоматичний стіл подачі заготовки з кроком - 2000 мм. , З незалежним приводом і управлінням;
    • Система охолодження за допомогою емульсії ЗОР;
    • Автоматична зупинка полотна у верхній точці заготовки – DPP;
    • Гідростанція з подвійним насосом;
    • Гідравлічний натяг пильного полотна NPH;
    • Автоматична подача консолі напрямних разом з кулачком лещат HPV;
    • Пістолет ЗОР для змиву стружки;
    • Регулювання тиску основних і подаючих лещат RTS-A;
    • Щітка очищення полотна;
    • Кінцеві датчики відкриття кожухів;
    • Процесорний блок управління з пристроєм оцінки параметрів розпилу, повідомленнями про виниклі помилки і діагностикою несправностей;
    • Cистема автоматичного регулювання подачі в залежності від навантаження на полотно або зносі пили PEGAS-ARP + ASR;
    • Покажчик кута повороту пильної рами PUD;
    • Освітлення робочої зони – LED;
    • Черв'ячний транспортер стружки - VTT, включаючи ящик для стружки BOX-TRI;
    • Пильне полотно;
    • Привід по засобом черв'ячного редуктора. трифазний електродвигун;
    • ЧПУ SIEMENS;
    • Пильне полотно;
    • Набір інструментів;
    • Керівництво з обслуговування українською мовою (CD);
    • Стандартна заводська упаковка.

    Додаткова комплектація:

    За додаткову оплату можлива поставка рольгангов подають, рольгангов приймалень, вертикального притиску для пиляння пакета матеріалу, галогенного освітлення, набору швидкозношуваних запасних частин (твердосплавні пластини, гвинти, очисні щітки), стрічкових полотен фірми Honsberg (Німеччина), а також ЗОР.
