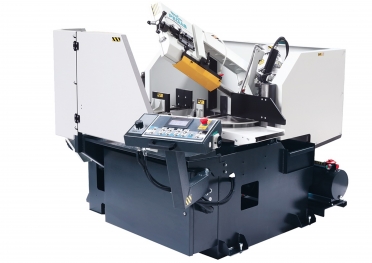

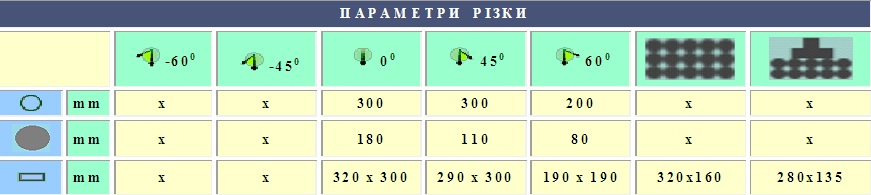

Верстати стрічковопильні моделі Pegas 230x280 A-CNC-LR призначені для різання в автоматичному режимі різних матеріалів (включаючи нержавіючі і інструментальні сталі). Пильна рама і вузли лещат виготовлені з чавуну. Відмінною особливістю верстата є можливість різання заготовок перпендикулярно або під кутами від 0 ° до + 60 °, в тому числі пакетом, використовуючи додаткові вертикальні притиски. Подаючі лещата виготовлені як «плаваюча» балка, яка виключає нерівності заготовки. Для точного позиціонування подаючі лещата верстату доходить в мертві точки мікроподачі.
Верстат обладнаний гідростанцією «ARGO-HYTOS», яка управляє всіма функціями автоматичного верстата. Опускає і піднімає пильную раму, затискає і розтискає основні і лещата подачі, здійснює переміщення лещат подачі.
Механізм автоматичної подачі заготовок складається з лещат подачі ходом 500 мм. Управління режимами роботи верстата здійснюється від вбудованого контролера, що максимально полегшує роботу оператора при програмуванні, постійному контролі й діагностиці роботи верстата. У комплекті поставки верстата є і набір інструментів.
Модель Pegas 230x280 X-CNC-LR-1500 - має одноразову подачу 1500мм.
Робочий цикл верстата
Верстат автоматично затискає матеріал в основних лещатах, лещата що подають заготовку відходять в положення заданої довжини відрізного матеріалу і затискають матеріал. Консоль опускається вниз із заданою швидкістю подачі, після відрізки матеріалу піднімається у верхнє положення. Основні лещата відкриваються, лещата подачі пересувають матеріал на потрібну довжину. Основні лещата затискають матеріал, лещата подачі відкриваються і весь цикл повторюється. Оператор тільки закладає заготовку і знімає відрізані. Під час різання можливо виправляти швидкість полотна і швидкість подачі консолі.

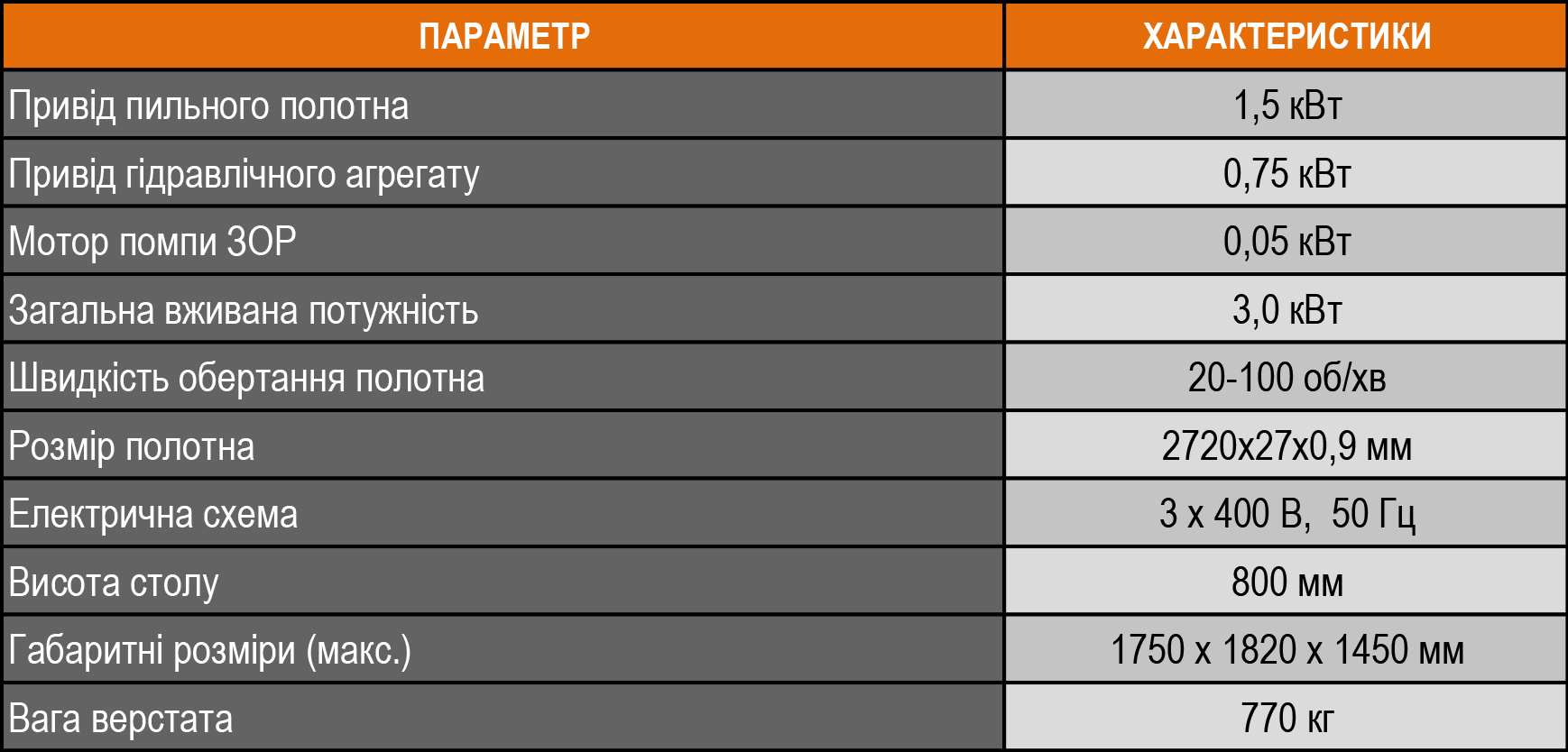

Конструкція стрічковопильного верстата
Верстат своєю конструкцією спроектований таким способом, щоб відповідати максимальному навантаженні в умовах експлуатації заготівельного виробництва. З цієї причини всі основні - несучі частини верстата виготовлені з чавуну, для додання жорсткості, стійкості до вібрацій і ударів. Виконання основних частин консолі, лещат і поворотного пристрою з чавуну.
- Верстат оснащений програмованим контролером PLC MITSUBISHI FX5U. Привід пили повністю управляється частотним перетворювачем MITSUBISHI;
- Кольоровий сенсорний екран MITSUBISHI GT 2104 виконує легкий зв'язок оператора з верстатом. Він відображає всі робочі параметри (швидкість різання, швидкість подачі, час різання, натяг полотна, навантаження на полотно в амперах, повідомлення про помилки і т. д.);
- Довжина і кількість заготовок задаються з пульта управління. Можливо задати до 15 різних програм для різних довжин для швидкого налаштування;
- Консоль встановлена на підшипниках, з нахилом на 25 °, що дозволяє збільшити термін служби стрічкового полотна;
- На стрічковопильному верстаті встановлена очисна щітка для очищення полотна;
- Лещата фіксують заготовку перед і за розрізом. Конструктивно лещата виготовлені так, щоб досягався мінімальний залишок матеріалу в автоматичному режимі пиляння. Лещата виготовлені з чавуну забезпечують безпечний затиск заготовки;
- Лещата подачі рухаються за допомогою гідравлічного циліндра за двома шліфованим штангах (напрямними). Гідроциліндр пересуває заготовку в основні лещата (затискні) завжди на довжину, яку задає з пульта оператор. Позиція лещат подачі визначається за допомогою магнітоелектричного датчика і оптичної лінійки. Конструкція лещат подачі плаваюча, що означає, що лещата вільно рухаються в сторону перпендикулярну напрямку подачі. Нерухома губка лещат таким чином копіює можливе перекошеня (кривизну) заготовки і виключає знос механічних частин. Для точного позиціонування пристрій подачі верстата доходить в потрібні точки мікроподачі;
- Напрямок стрічкового полотна задається за допомогою твердосплавних пластин і підшипників кочення. На верстаті є автоматичний контроль натягу пильного полотна;
- Привід стрічкового полотна здійснюється за допомогою черв'ячної передачі з постійною заправкою масла. Трифазний електродвигун з частотним перетворювачем частоти для безступінчатої регуляції швидкості полотна 20-100 м / хв. Термозахист електродвигуна;
- Система охолодження для ЗОР забезпечує розподіл рідини в направляючі пильного полотна;
- Кінцевий вимикач натяжки (обриву) полотна і відкриття кожуха;
- Шківи верстата попередньо відрегульовані і налаштовані на заводі таким чином, щоб при установці стрічкового полотна воно самоцентрувалось, вибираючи зазор 0,7 мм між торцем пили і ребордою шківа. Це запатентоване рішення Pegas дозволяє спростити установку стрічкового полотна на верстат і уникнути зносу реборди в майбутньому;
- Управління 24 Вольт;
- Верстат оснащений аварійною кнопкою безпеки для зупинки верстата в екстрених випадках, а для пуску верстата використовується дві кнопки (для запобігання травматизму);
- Верстат обладнаний гідроагрегатом фірми «ARGO-HYTOS» Чехія, який управляє всіма функціями автоматичного верстата:
- опускання пильної рами консолі при різанні;
- підйом консолі;
- відкриття і закриття основних і подаючих лещат;
- подачу заготовки в зону різання.
