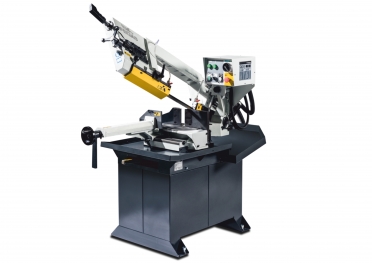

Напівавтоматичний верстат SH-LR 250 × 315 / 230×280

  • Напівавтоматичний стрічкопильний верстат Pegas SHI-LR є продуктивна, гідравлічно керована стрічкова пила з ручною подачею матеріалу. Даний стрічковопильний верстат призначений для різання сталей (включаючи інструментальні і нержавіючу сталь), кольорових і легких металів. Конструкторське рішення стрічкової пилки передбачає її експлуатацію в умовах багатозмінного виробництва. У зв'язку з цим, всі несучі деталі виконані з чавуну, що забезпечує міцність, гасіння вібрацій і ударів.

    Гідравлічний центральний блок з електричним управлінням забезпечує швидку фіксацію матеріалу в лещатах, і здійснює рух кронштейна пильної рами при її опусканні і підйомі. Консольна пила також забезпечена лещатами для проведення кутових розпилів до 600 вправо і до 450 вліво.

    Процес різання

    Оператор натискає кнопку старту циклу, після цього верстат сам виробляє затиск заготовки в лещатах, призводить в рух стрічкове полотно, подає ЗОР, і починає опускати вниз пильную раму. По завершенню різу, консоль піднімається у верхнє положення, після чого припиняється обертання стрічкового полотна і вимикається подача ЗОР, лещата розкриваються.

    Після чого робітник виробляє маніпуляції з матеріалом. На пульті верстата відображається інформація по правильному натягу стрічкового полотна і дані про ступінь завантаження верстата, що дозволяє повністю контролювати оптимальність різу безпосередньо під час його виконання.

    Управління швидкістю різання здійснюється вручну за допомогою дросельної заслінки, розташованої на панелі управління з функцією автоматичного захисту PEGAS BRP (подача різання автоматично припиняється, коли навантаження на пильне полотно перевищена).

    Конструкція стрічковопильного верстата

    Конструкція верстата виконана таким чином, щоб витримувати навіть самі екстремальні навантаження, які можуть виникнути в процесі експлуатації. З огляду на це основні несучі частини верстата виконані з литого чавуну для того, щоб звести до мінімуму виникнення вібрації і ударів, які можуть виникнути в процесі експлуатації верстата. Лещата і поворотний пристрій з тих же міркувань виконані з литого чавуну.



    • Консоль базується на підшипниках для полегшення повороту і встановлена ​​з нахилом на 25°, що дозволяє збільшити термін служби стрічкового полотна (для зменшення кута перегину стрічки);
    • Висота підйому консолі регулюється спеціальним пристосуванням в залежності від діаметра заготовки. Коли консоль опускається в нижнє положення, спрацьовує датчик і консоль піднімається у верхнє попередньо налаштоване положення;
    • Верстат обладнаний очисною щіткою, яка служить для очищення зубів стрічкового полотна що в свою чергу суттєво продовжує термін служби;
    • Затиск лещат проводиться за допомогою гідроциліндра. Рухома губка лещат переміщається в розширеному пазі, який виконаний у формі ластівчиного хвосту. Лещата також оснащені попередніми пристроєм налагодження лещат за допомогою трапецеідального гвинта і ручки;
    • Верстат оснащений пристроєм автоматичного контролю натягу стрічкового полотна. Натяг стрічкового полотна здійснюється вручну. Випрямлення полотна в зоні різу здійснюється за допомогою чотирьох підшипників і шести твердосплавних пластин;
    • Привід стрічки реалізований за допомогою електродвигуна з двома обмотками (2 швидкості) для 230x280 SH-LR, або однообмоточним електродвигуном спільно з частотним перетворювачем для 230x280 SHI-LR, що дозволяє безступінчате регулювання швидкості обертання стрічкового полотна. Електродвигун кріпиться безпосередньо до черв'ячного редуктора який закріплений на консолі верстата і обертальний рух через вал передається на шків. Двигун верстата обладнаний захистом від перегріву;
    • Система подачі ЗОР забезпечує розподіл рідини в зону різу і на твердосплавні напрямні стрічкового полотна;
    • Станина верстата обладнана піддоном для збору стружки;
    • Верстат обладнаний датчиками безпеки на відкриття кожуха і обриву стрічкового полотна;
    • Управління верстатом здійснюється за допомогою мережі 24 Вольта.

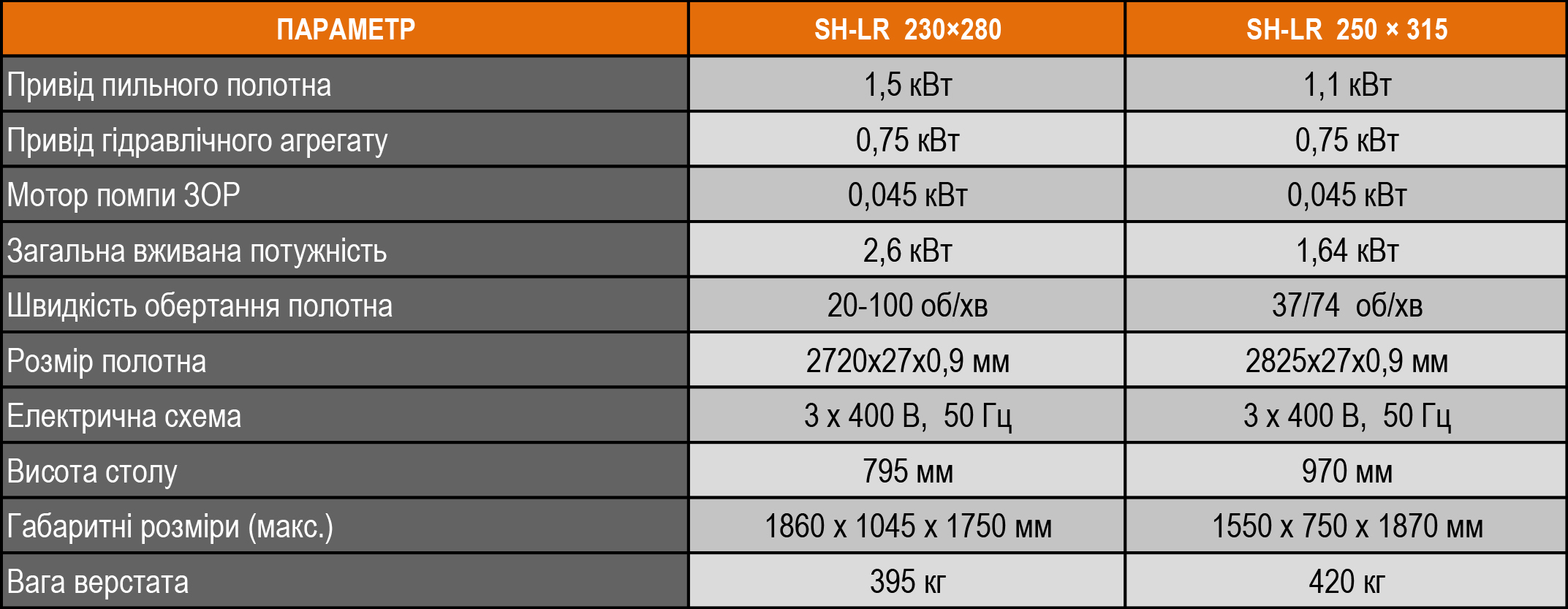

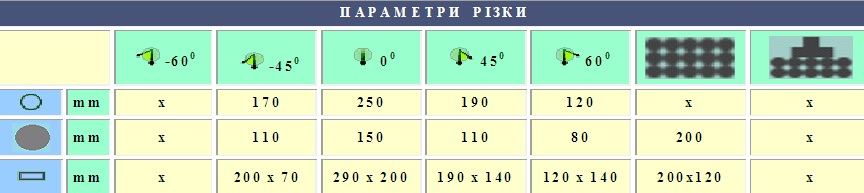

  • Максимальні можливості різання SH-LR  250 × 315:

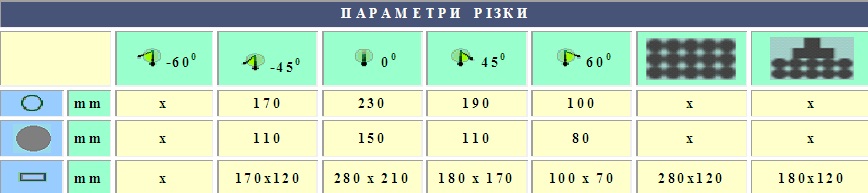

    Максимальні можливості різання SH-LR  230×280:

  • Стандартна комплектація:

    • Трифазний електродвигун;
    • Черв'ячний редуктор Varvel (Італія);
    • Лещата з системою швидкого затиску заготовки;
    • Станція ЗОР (охолодження) в зборі з електронасосом;
    • Знімний піддон для стружки (швидке обслуговування верстата);
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини з можливістю переустановки на другу сторону);
    • Управління 24 Вольт;
    • Упор з мірної лінійкою 500мм;
    • Пильне полотно Honsberg (Німеччина) - 1шт;
    • Щітка для очищення стрічкового полотна від стружки;
    • Система контролю натягу стрічкового полотна.
    • Паспорт і інструкція по експлуатації українською мовою.

    Додаткова комплектація:

    • Вертикальний гідравлічний притиск для різання матеріалу пакетом. За допомогою гідроциліндра затискає пакет у вертикальному напрямку;
    • Освітлення зони різу - галогенні лампи;
    • Масляний туман - безвідходна система мастила замінює охолодження ЗОР, призначена для різання тонкостінних труб і кольорових металів. Працює на стислому повітрі 6 Бар;
    • Подаючий рольганг довжина 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Приймаючий рольганг довжина 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Посилений рольганг з ванною, довжина 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м, з одною опорною стійкою;
    • Посилений рольганг з ванною, довжина 2000 мм, ширина 290 мм, вантажопідйомність 200 кг / м, з одною опорною стійкою;
    • Вертикальний бічній опорний ролик нерухомий, висота 200 мм, прикріплений до ванни рольганга RD;
    • Вертикальний бічній опорний ролик рухливий - для пакетів, висота 200 мм. Використовується тільки спільно з RB роликом;
    • Горизонтальний ролик - для формування пакетів заготовок, шириною 290 мм;
    • Ручний упор з лінійкою для заготовок довжиною 1000 мм. встановлений на рольгангу;
    • Ручний упор з лінійкою для заготовок довжиною 2000 мм. встановлений на рольгангу;
    • Опорний ролик;
    • Набір швидко зношуваних запасних частин:
    • Твердосплавна пластина - 6 шт;
    • Гвинт для твердосплавних пластин - 6 шт;
    • Підшипник - 4 шт;
    • Щітка для очищення стрічки - 10 шт.
