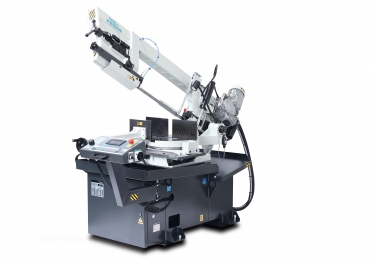

Напівавтоматичний верстат SHI-LR 300 × 320

  • Напівавтоматичний стрічкопильний верстат Pegas 300x320 SHI-LR є продуктивна, гідравлічно керована стрічкова пила з ручною подачею матеріалу. Даний стрічковопильний верстат призначений для різання сталей (включаючи інструментальні і нержавіючу сталь), кольорових і легких металів. Конструкторське рішення стрічкової пилки передбачає її експлуатацію в умовах багатозмінного виробництва. У зв'язку з цим, всі несучі деталі виконані з чавуну, що забезпечує міцність, гасіння вібрацій і ударів.

    Гідравлічний центральний блок з електричним управлінням забезпечує швидку фіксацію матеріалу в лещатах, і здійснює рух кронштейна пильної рами при її опусканні і підйомі. Консольна пила також забезпечена лещатами для проведення кутових розпилів до 600 вправо і до 450 вліво.

    Процес різання

    Оператор натискає кнопку старту циклу, після цього верстат сам виробляє затиск заготовки в лещатах, призводить в рух стрічкове полотно, подає ЗОР, і починає опускати вниз пильную раму. По завершенню різу, консоль піднімається у верхнє положення, після чого припиняється обертання стрічкового полотна і вимикається подача ЗОР, лещата розкриваються.

    Після чого робітник виробляє маніпуляції з матеріалом. На пульті верстата відображається інформація по правильному натягу стрічкового полотна і дані про ступінь завантаження верстата, що дозволяє повністю контролювати оптимальність різу безпосередньо під час його виконання.

    Управління швидкістю різання здійснюється вручну за допомогою дросельної заслінки, розташованої на панелі управління з функцією автоматичного захисту PEGAS BRP (подача різання автоматично припиняється, коли навантаження на пильне полотно перевищена).

    Конструкція стрічкопильного верстата

    • Конструкція виконана таким чином, щоб витримувати навіть самі екстремальні навантаження. В цьому випадку можуть виникнути вібрації і удари. Виконано з литого чавуну.
    • Ця функція дозволяє в будь-який момент вирізати верстат. При цьому автоматично обертається стрічкове полотна.
    • Консоль базується на підшипниках для полегшення повороту і установки з кутом на 25 °, що дозволяє збільшити термін служби стрічкового полотна;
    • Висота підйому консолі регулюється спеціальним пристосуванням в залежності від виконання заготовки. Коли консоль опускається в нижнє положення, датчик спрацьовує, а консоль піднімається у верхнє положення;
    • Станція обладнана очисною щіткою з стрічкового полотна;
    • Затиск лещат відбувається за допомогою гідроциліндра. Рухома губка переміщається в настроюється пазі, який виконані у формі ластівчиного хвосту. Лещата також повинні бути попередньо виставлені за допомогою трапецеідального гвинта і ручки. Рухома губка також може переміщатися в залежності від кута різання;
    • Поворотний стіл володіє великим простором для розміщення заготовок і точних затискачів заготовок. Поворотний стіл обладнаний автоматичним орієнтуванням, яке виконується через кожні 15 °. Крім того, машина може бути оснащена цифровим покажчиком кута повороту рами;
    • Станція оснащена автоматичним контролем натягу стрічкового полотна. Натяг стрічкового полотна здійснюється вручну. Випуск полотна в зоні відбувається за допомогою чотирьох підшипників і шести твердосплавних пластин;
    • Це дозволяє безступінчате регулювати швидкості обертання стрічкового полотна. Він обертається на валу перед шківом. Двигун верстата обладнаний захистом від перегріву;
    • Станина з піддоном для стружки;
    • Кінцевий вимикач натяжки полотна і відкриття кожуха;
    • Управління 24 Вольт.

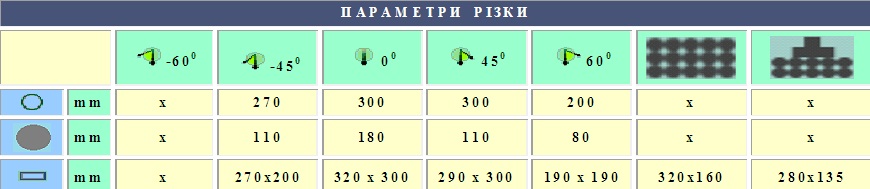

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Паспорт і інструкція по експлуатації українською мовою;
    • Трифазний електродвигун;
    • Черв'ячний редуктор Varvel (Італія);
    • Частотний перетворювач регулюванні швидкість пилки від 20-100 м / хв;
    • Система ЗОР (охолодження) в зборі з електронасосом;
    • Піддон для зручного збору стружки;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини);
    • Твердосплавні пластини з можливістю переустановки на іншу сторону;
    • Приводна щітка для очищення стрічкового полотна від стружки;
    • Поворотний пульт управління від Mitsubishi Electric;
    • Цифрова індикація кута повороту пильної рами;
    • Система автоматичного обмеження подачі пильної рами за рахунок зворотного зв'язку при перевищенні заданого навантаження на двигун;
    • Пильне полотно Honsberg (Німеччина) 4780x34x1,1 - 1шт .;
    • Набір інструментів для обслуговування верстата.

    Додаткова комплектація:

    За додаткову плату можна замовити Хонсберг (Німеччина), а також набір швидкозношуваних запасних частин (твердосплавні пластини, гвинти, очисні щітки). А також:

    • Гідравлічний вертикальний притиск для різання пакетом. За допомогою гідроциліндра затискає пакет у вертикальному напрямку;
    • Подає рольганг RD- вхідний, довжина 1000 мм, ширина 390 мм, вантажопідйомність 200 кг / м, з піддоном для збору ЗОР;
    • Приймальний рольганг RD - вихідний, довжина 1000 мм, ширина 390 мм, вантажопідйомність 200 кг / м, з піддоном для збору ЗОР;
    • Посилена рольганг з ванною, довжина 1000 мм, ширина 390 мм, вантажопідйомність 200 кг / м, з піддоном для збору ЗОР;
    • Посилена рольганг з ванною, довжина 2000 мм, ширина 390 мм, вантажопідйомність 200 кг / м, з піддоном для збору ЗОР;
    • Бічні опорні ролики (встановлюються на рольганг);
    • Механічний упор з лінійної OZ 1000 мм, на рольгангу для відмірювання заготовок;
    • Механічний упор з лінійної OZ 2000 мм, на рольгангу для відмірювання заготовок;
    • Безвідходна система мастила, замінює охолодження МОР, вигідно при різанні профілів;
    • Тонкостінних труб і кольорових металів, необхідний привід стисненого повітря 6 бар.
