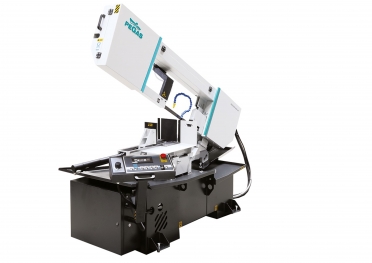

Напівавтоматичний верстат SHI-LR 360×500 / 460 × 600

  • Напівавтоматичний стрічкопильний верстат Pegas є продуктивна, гідравлічно керована стрічкова пила з ручною подачею матеріалу. Даний стрічковопильний верстат призначений для різання сталей (включаючи інструментальні і нержавіючу сталь), кольорових і легких металів. Конструкторське рішення стрічкової пилки передбачає її експлуатацію в умовах багатозмінного виробництва. У зв'язку з цим, всі несучі деталі виконані з чавуну, що забезпечує міцність, гасіння вібрацій і ударів.

    Гідравлічний центральний блок з електричним управлінням забезпечує швидку фіксацію матеріалу в лещатах, і здійснює рух кронштейна пильної рами при її опусканні і підйомі. Консольна пила також забезпечена лещатами для проведення кутових розпилів до 600 вправо і до 600 вліво.

    Процес різання

    Оператор натискає кнопку старту циклу, після цього верстат сам виробляє затиск заготовки в лещатах, призводить в рух стрічкове полотно, подає ЗОР, і починає опускати вниз пильную раму. По завершенню різу, консоль піднімається у верхнє положення, після чого припиняється обертання стрічкового полотна і вимикається подача ЗОР, лещата розкриваються.

    Після чого робітник виробляє маніпуляції з матеріалом. На пульті верстата відображається інформація по правильному натягу стрічкового полотна і дані про ступінь завантаження верстата, що дозволяє повністю контролювати оптимальність різу безпосередньо під час його виконання.

    Стрічкова пила оснащена системою управління з PLC MITSUBISHI і автоматичним контролем швидкості різання BRP.

    Управління швидкістю різання здійснюється вручну за допомогою дросельної заслінки, розташованої на панелі управління з функцією автоматичного захисту PEGAS BRP (подача різання автоматично припиняється, коли навантаження на пильне полотно перевищена).

    Конструкція стрічкопильного верстата

    Конструкція верстата виконана таким чином, щоб витримувати навіть самі екстремальні навантаження, які можуть виникнути в процесі експлуатації. З огляду на це основні несучі частини верстата виконані з литого чавуну для того, щоб звести до мінімуму виникнення вібрації і ударів, які можуть виникнути в процесі експлуатації верстата. Лещата і поворотний пристрій з тих же міркувань виконані з литого чавуну.

    Верстат обладнаний функцією СТОП різу, Ця функція дозволяє в будь-який момент в процесі різання зупинити верстат. При натисканні цієї кнопки верстат автоматично піднімає консоль в верхню позицію і після цього припиняє обертання стрічкового полотна.

    • Консоль верстата сконструйована таким чином, щоб забезпечити оптимальне співвідношення потужності і точності різання. Консоль розташована на валу (шарнірі) з опорами в попередньо відрегульовані конусні гнізда;
    • Висота підйому консолі регулюється спеціальним пристосуванням в залежності від діаметра заготовки. Коли консоль опускається в нижнє положення, спрацьовує датчик і консоль піднімається у верхнє попередньо налаштоване положення;
    • Верстат обладнаний приводною очищувальною щіткою, яка служить для очищення зубів стрічкового полотна, що в свою чергу суттєво продовжує термін служби;
    • Затиск лещат проводиться за допомогою гідроциліндра. Рухома губка лещат переміщається в розширеному пазі, який виконаний у формі ластів очного хвосту. Лещата також оснащені попередніми пристроєм налагодження за допомогою трапецеідального гвинта і ручки. Рухома губка лещат також може переміщатися вправо і вліво в залежності від кута різання;
    • Верстат оснащений пристроєм автоматичного контролю натягу стрічкового полотна. Натяг стрічкового полотна здійснюється вручну. Випрямлення полотна в зоні різу здійснюється за допомогою чотирьох підшипників і шести твердосплавних пластин;
    • Пульт управління верстатом від Mitsubishi Electric - поворотний і зручний для роботи і для обслуговування верстата;

    На екрані пульта управління можна побачити наступне:

    - навантаження  на двигун в Амперах в поточний момент часу процесу різання;

    - кут повороту пильної рами;

    - індикація верхнього положення рами;

    - індикація стану натягу пильного полотна;

    - відображення часу різу / часу до закінчення різу;

    - швидкість різання в м / хв і інші параметри верстата

    • Привід стрічки реалізований за допомогою електродвигуна спільно з частотним перетворювачем, що дозволяє безступінчате регулювання швидкості обертання стрічкового полотна. Електродвигун кріпиться безпосередньо до черв'ячного редуктора, який закріплений на консолі верстата і обертальний рух через вал передається на шків. Двигун верстата обладнаний захистом від перегріву;
    • Верстат обладнаний системою подачі ЗОР, яка забезпечує оптимальний розподіл рідини в зоні різу;
    • Станина з піддоном для збору стружки;
    • Кінцевий вимикач натяжки полотна і відкриття кожуха;
    • Управління 24 Вольта.

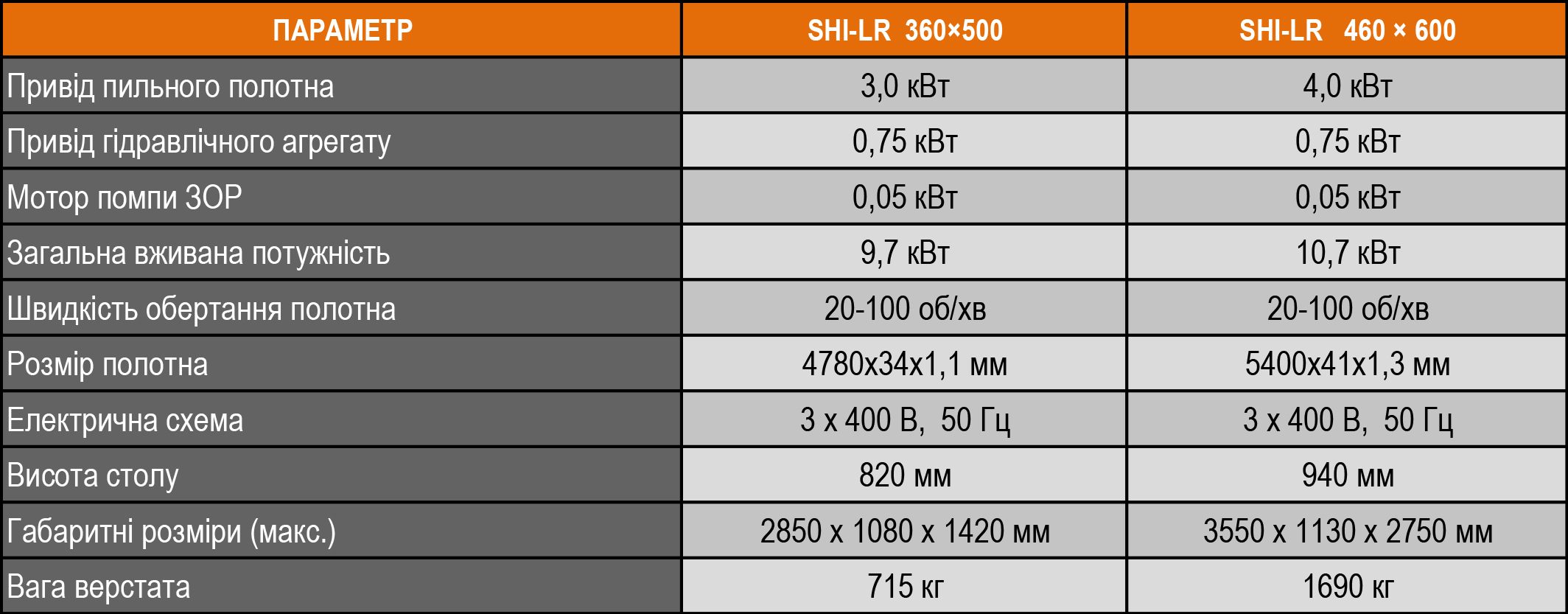

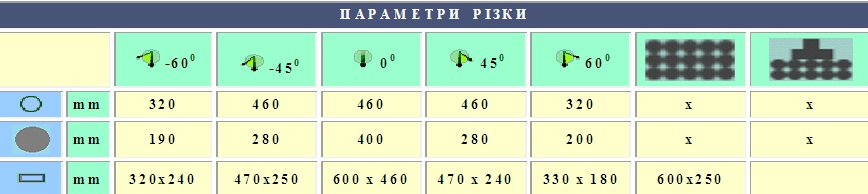

  • Максимальні можливості різання SHI-LR  360×500:

    Максимальні можливості різання SHI-LR  460 × 600:

  • Стандартна комплектація:

    • Паспорт і інструкція по експлуатації українською мовою;
    • Трифазний електродвигун;
    • Черв'ячний редуктор Varvel (Італія);
    • Частотний перетворювач регулюванні швидкість пилки від 20-100 м / хв;
    • Система ЗОР (охолодження) в зборі з електронасосом;
    • Піддон для зручного збору стружки;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини);
    • Твердосплавні пластини з можливістю переустановки на іншу сторону;
    • Автоматичний контроль натягу і обриву стрічкового полотна;
    • Приводна щітка для очищення стрічкового полотна від стружки;
    • Поворотний пульт управління від Mitsubishi Electric;
    • Цифрова індикація кута повороту пильної рами;
    • Система автоматичного обмеження подачі пильної рами за рахунок зворотного зв'язку при перевищенні заданого навантаження на двигун;
    • Пильне полотно Honsberg (Німеччина) 5380х41х1,3 - 1шт .;
    • Набір інструментів для обслуговування верстата.

    Додаткова комплектація:

    • Гідравлічний вертикальний притиск для різання пакетом. За допомогою гідроциліндра затискає пакет у вертикальному напрямку;
    • Регуляція тиску в лещатах (для тонкостінних деталей);
    • Прийомний лоток для відрізаних деталей;
    • Відображення лінії різу на заготівлі лазером;
    • Освітлення зони різу - галогенні лампи;
    • Масляний туман;
    • Додаткові губки лещат забезпечують затиск відрізаної заготовки після лінії пропилу;
    • Посилений приймаючий або подаючий рольганг, ширина роликів 620 мм, довжина 1000 мм, можна приєднати до рольганги RDZ і RDP, вантажопідйомність 1000 кг / м;
    • Посилений рольганг приймаючий або подаючий з приводом, ширина 620 мм, довжина 2000 мм, привід через черв'ячний редуктор, регуляція швидкості подачі перетворювачем частоти, окреме управління.;
    • Посилений перехідний подаючий рольганг, довжина 2000 мм, ширина роликів 620 мм з модифікованими роликами, для можливості повороту плеча при різі під кутом;
    • Вхідний приєднуючий рольганг для рольгангів моделі RDT, довжина 2000 мм, ширина 600мм з приводом. Електродвигун з черв'ячним редуктором призначений теж для приводу сегментів RDM-L;
    • Посилений перехідний приймаючий рольганг, довжина 2000 мм, ширина роликів 600 мм з модифікованими роликами, для можливості повороту плеча при різі під кутом;
    • Вихідний приєднуючий рольганг для рольгангів моделі RDT, довжина 2000 мм, ширина 600мм з приводом. Електродвигун з черв'ячним редуктором призначений теж для приводу сегментів RDM-L.;
    • Бічний опорний ролик нерухомий, висота 500 мм;
    • Бічний опорний ролик рухомий - для пакетів, висота 500 мм. Працює тільки з RB;
    • Пересувний опорний ролик;
    • Упор з лінійкою, ручна настройка упору з показанням на сталевій лінійці 2000 мм, встановлюється на рольганг;
    • Цифровий упор 2000 мм, ручна настройка упору;
    • Електромеханічний упор для застосування з рольгангом RDM. Матеріал після контакту з дрібним упором перемкне в повільну подачу і після доїзду на розмір вимкне привід. Довжина 2м. Вимірювання довжини масштабом і позначкою.
