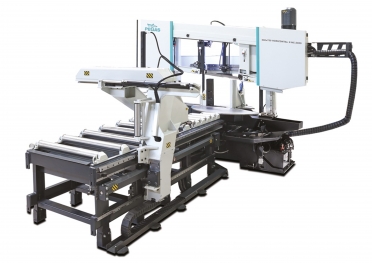

Двоколонний верстат з поворотною рамою Horizontal X- NC-BS 500 × 750

  • Призначення:  Стрічковопильний двостійковий автоматичний верстат призначений для різання сталевих конструкцій і профілів під різними кутами від -60° до + 60°. Верстат застосовується в серійному виробництві, також з урахуванням того, що верстат володіє жорсткою конструкцією він може застосовуватися для ефективної різання різних матеріалів як суцільного перетину, так і профілів.

    Концепція верстата заснована на перевіреній конструкції дуже популярної і успішної моделі 440х600 HORIZONTAL X-NC-2000, але в даній моделі застосовується пильне полотно більшого розміру 41х1,3.

    Поворот пильної рами

    • В автоматичному режимі можлива одноразова подача заготовки відразу на 2 метри!;
    • Поворот пильної рами за програмою в автоматичному режимі!

    Стрічкова пила PEGAS 500x750 Horizontal X- NC-BS відноситься до верстатів першого класу, призначена для високопродуктивної різання практично всіх металів, що використовуються в сучасному машинобудуванні.

    Спеціальна конструкція пильної консолі забезпечує більшу продуктивність.

    Даний стрічково-пильний здатний розрізати з високою швидкістю як суцільний прокат і поковки великого діаметра, так і труби і профільні заготовки. Жорсткість конструкції дозволяє прийняти верстати даного класу в основних виробництвах металургійних заводів, заготівельних ділянках підприємств, використовуваних труднообрабативаємиє матеріали, а також цеху з потребою високої продуктивності на одиницю обладнання. Тільки верстати першого класу можуть працювати з біметалічними і твердосплавними пилами.

    Стрічкова пила по металу має основу, яке складається з чавунних балок, з'єднаних між собою, з встановленими на колонах 4-х рядними лінійними напрямними. Завдяки нахилу плеча було досягнуто зменшення кута закручування полотна і наближення полотна до мінімального відстані від 4-х рядних лінійних направляючих на колонах. Дана конструкція верстата значно знижує вібрацію і дозволяє досягти максимальної продуктивності різання. Робочий стіл рухається на лінійних напрямних за допомогою незалежного двигуна з перетворювачем частоти для безступінчатої регуляції швидкості полотна, оснащений прижимами. Стрічкове полотно направляється за допомогою твердосплавних напрямних зі змінними пластинами і загартованими роликами з голчастими підшипниками.

    Система охолодження за допомогою емульсії ЗОР з подачею в зону твердосплавних напрямних і зверху, в залежності від габаритів заготовки.

    Модифікація «Х» в стандартному оснащенні стрічкопильного верстата 500x750 Horizontal X- NC-BS передбачає 64-х бітну систему управління. Система управління забезпечує електронно-керовану автоматичну регуляцію подачі в залежності від опору, електронну положення консолі, визначення швидкості подачі і управління ходу лещат при русі заготовки. Система управління підготовлена ​​для зв'язку з доп. приладдям.

    Конструкція стрічково-пильного верстата

    Масивна конструкція верстата спроектована таким чином, щоб ресурс використання стрічкових полотен в процесі експлуатації продовжувався на як можна більший час.

    • Рама переміщається на двох призматичних колонах з лінійними напрямними кочення. Полотно має нахил 7 ° до площини заготовки, що в свою чергу забезпечує максимальну потужність при різанні профілів і суцільних заготовок і одночасно підвищує термін служби стрічкового полотна;
    • Щітка для очищення полотна з приводом;
    • Затискні лещата оснащені унікальною конструкцією затискної губки яка затискає матеріал як справа, так і зліва від лінії різу;
    • Пульт управління верстатом від Mahler (X-CNC) - поворотний і зручний для роботи і для обслуговування верстата;
    • Система управління швидкістю подачі пильної рами в залежності від профілю або розрізу матеріалу.

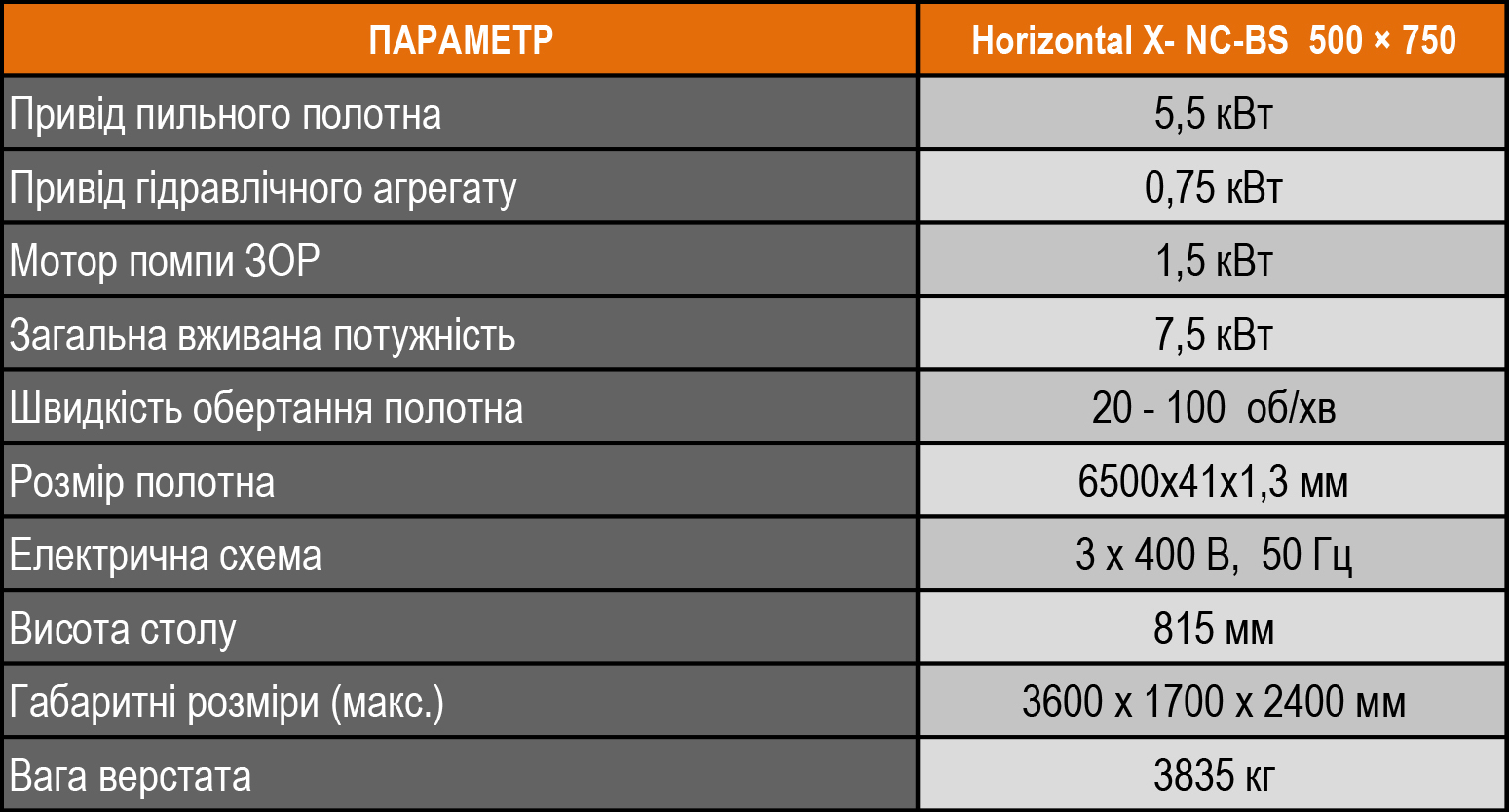

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Контроль натягу / обриву стрічкопильного полотна;
    • Твердосплавний і напрямні підшипники;
    • Гідравлічний поворотний стіл для різання під кутом 500x750-PUH;
    • Автоматичні сенсори верхнього і нижнього положення консолі;
    • Щітка очищення пильного полотна 500x750-PCK;
    • Автоматичний стіл подачі заготовки з кроком - 2000 мм. , з незалежним приводом і управлінням;
    • Система подачі ЗОР;
    • Гідростанція з подвійним насосом;
    • Регулювання тиску лещат 500x750-RTS-A;
    • Гідравлічний натяг полотна 500x750-NPH;
    • Захисне огородження робочої зони 500x750 RNT;
    • Автоматична подача консолі напрямних разом з кулачком лещат 500x750 HPV;
    • Пістолет ЗОР для змиву стружки;
    • Кінцеві датчики відкриття кожухів;
    • Процесорний блок управління з пристроєм оцінки параметрів розпилу, повідомленнями про виниклі помилки і діагностикою несправностей;
    • Цифровий покажчик кута повороту пильної рами 500x750-PUD;
    • Освітлення робочої зони LED;
    • Привід по засобом черв'ячного редуктора, трифазний електродвигун;
    • Термінал управління з ЧПУ обладнаний системою SIEMENS;
    • Автоматична система, що дозволяє автоматичне регулювання швидкості розрізу в залежності від протидії заготовки що розрізається PEGAS ARP;
    • Пильне полотно;
    • Набір інструментів для обслуговування;
    • Комплект документації українською мовою на електронному носії.

    Додаткова комплектація:

    За додаткову оплату можлива поставка рольгангів що подають заготовку, рольгангів що приймають, вертикального притиску для пиляння пакета матеріалу, галогенного освітлення, набору швидкозношуваних запасних частин (твердосплавні пластини, гвинти, очисні щітки), стрічкових полотен фірми Honsberg (Німеччина), а також ЗОР.
