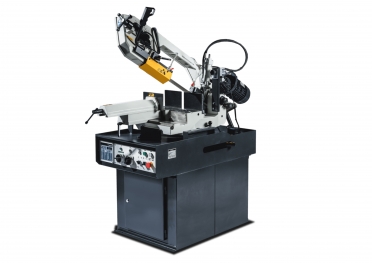

Гравітаційний консольний верстат GH-LR 250×315

  • Призначення: Гравітаційний стрічкопильний верстат PEGAS 250x315 GH-LR призначений для застосування в штучному, дрібносерійного, дослідному виробництві. Консоль верстата виконана з литого чавуну, що дозволяє різати широкий спектр матеріалів. На верстаті можна здійснювати кутову різання в діапазоні від -45° вліво до + 60° направо, з кроком в 1°.

    Швидкість опускання консолі стрічки (швидкість різу) здійснюється за рахунок гідроциліндра (регулюється дроселем з пульта управління). Виконання консолі, лещат і поворотної частини з чавуну. Лещата ручні з швидкодіючим затиском, типу ластівчин хвіст. Автоматична регуляція натягу пильного полотна. Консольна пила має консоль виготовлену з нахилом на 25°, що підвищує термін служби полотна. Очищаюча щітка для кращого очищення і оптимальної експлуатації пильного полотна. Привід за допомогою черв'ячного редуктора з постійною заправкою масла. Трифазний електродвигун з подвійними обмотками, 2 швидкості різання. Термозахист електродвигуна. Система охолодження за допомогою емульсії ЗОР з розподілом в напрямні полотна.

    Процес різання проходить за допомогою впливу власної ваги консолі, гідроциліндр з дросельним клапаном регулюють швидкість подачі рами в зону різання. Оператор вручну проводить затиск лещат, запускає процес різання натисканням кнопки СТАРТ і регулює швидкість різання. Після різання верстат автоматично вимикається і оператор вручну піднімає консоль в початкове положення, де вона автоматично блокується, не вимагаючи закриття оператором дросельного клапана на циліндрі регулює подачу. Вручну керовані швидкодіючі лещата. Оператор верстата вручну затискає заготовку, пересуває і знімає.

    Конструкція стрічковопильного верстата

    Конструкція верстата спроектована таким чином, щоб відповідати максимальному навантаженні в умовах виробництва. З цієї причини всі основні - несучі частини верстата виготовлені з чавуну через його жорсткість, стійкість до вібрацій і ударів. Виконання основних частин консолі, лещат і поворотного пристрою з чавуну.

    • Консоль базується на підшипниках для полегшення повороту і встановлена ​​з нахилом на 25 °, що дозволяє збільшити термін служби стрічкового полотна;
    • Очищаюча щітка для бездоганного очищення і збільшення терміну служби пильного полотна;
    • Вручну керовані лещата. Лещата покладені в керованому пазу у вигляді ластівкового хвоста, і обладнані швидкодіючим затиском;
    • Напрямок полотна в твердосплавних пластинах. Автоматична регуляція натягу полотна;
    • Привід за допомогою черв'ячної передачі з постійною заправкою редуктора маслом. Трифазний електродвигун з подвійною обмоткою, 2 швидкості різання. Термозахист електродвигуна;
    • Система охолодження для ЗОР забезпечує розподіл рідини в направляючі пильного полотна;
    • Станина з піддоном для стружки;
    • Кінцевий вимикач натяжки полотна і відкриття кожуха;
    • Управління 24 Вольт.

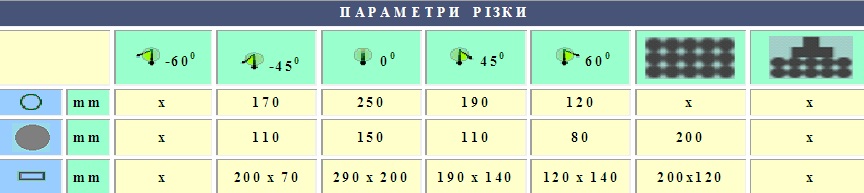

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Цільна лита пильна рама, виготовлена ​​з сірого чавуну;
    • Трифазний двошвидкісний електродвигун;
    • Черв'ячний редуктор;
    • Щітка для очищення стрічкового полотна;
    • Система ЗОР (охолодження) в зборі з електронасосом;
    • Ємність для збору стружки;
    • Кінцевий вимикач натягу полотна;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини);
    • Автоматичне блокування пильної рами при підйомі;
    • Лещата з ручним швидкодіючим затиском;
    • Управління 24 Вольт;
    • Упор з мірної лінійкою 500 мм;
    • Пильне полотно Honsberg (Німеччина) - 1 шт.
    • Комплект інструментів для обcлуговування верстата.

    Додаткова комплектація:

    • Затискач пакету у вертикальному напрямку (за допомогою гвинта);
    • Освітлення зони різу - галогенні лампи;
    • Подаючий рольганг довжиною 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Приймальний рольганг довжини 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Посилений рольганг з ванною, довжина 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Посилений рольганг з ванною, довжина 2000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Верхній пакетний ролик - для формування пакетів заготовок, ширина 290 мм;
    • Механічний упор з лінійкою OZ 1000 мм. Встановлюється на рольганг;
    • Механічний упор з лінійкою OZ 2000 мм. Встановлюється на рольганг;
    • Додатковий рухливий упор для OZ. Встановлюється на рольганг;
    • Опорний ролик зі стійкою;
    • Набір швидкозношуваних запасних частин:
      • твердосплавні пластини - 4 шт.;
      • підшипники 4 шт.;
      • очисні щітки 240-CK - 10 шт.
