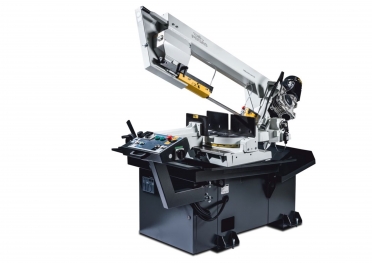

Гравітаційний консольний верстат 300×320 GH-LR

  • Призначення: Гравітаційний стрічкопильний верстат PEGAS 300x320 GH-LR призначений для застосування в штучному, дрібносерійного, дослідному виробництві. Консоль верстата виконана з литого чавуну, що дозволяє різати широкий спектр матеріалів. На верстаті можна здійснювати кутову різання в діапазоні від -45° вліво до + 60° направо, з кроком в 1°.

    Швидкість опускання консолі стрічки (швидкість різу) здійснюється за рахунок гідроциліндра (регулюється дроселем з пульта управління). Виконання консолі, лещат і поворотної частини з чавуну. Лещата ручні з швидкодіючим затиском, типу ластівчин хвіст. Автоматична регуляція натяг пильного полотна. Консольна пила має консоль виготовлену з нахилом на 25°, що підвищує термін служби полотна. Очищаюча щітка для кращого очищення і оптимальної експлуатації пильного полотна. Привід за допомогою черв'ячного редуктора з постійною заправкою масла. Трифазний електродвигун з подвійними обмотками, 2 швидкості різання. Термозахист електродвигуна. Система охолодження за допомогою емульсії ЗОР з розподілом в напрямні полотна.

    Процес різання проходить за допомогою впливу власної ваги консолі, гідроциліндр з дросельним клапаном регулюють швидкість подачі рами в зону різання. Оператор вручну проводить затиск лещат, запускає процес різання натисканням кнопки СТАРТ і регулює швидкість різання. Після різання верстат автоматично вимикається і оператор вручну піднімає консоль в початкове положення, де вона автоматично блокується, не вимагаючи закриття оператором дросельного клапана на циліндрі регулює подачу. Вручну керовані швидкодіючі лещата. Оператор верстата вручну затискає заготовку, пересуває і знімає.

    Конструкція стрічковопильного верстата

    Конструкція верстата спроектована таким чином, щоб відповідати максимальному навантаженні в умовах виробництва. З цієї причини всі основні - несучі частини верстата виготовлені з чавуну через його жорсткість, стійкість до вібрацій і ударів. Виконання основних частин консолі, лещат і поворотного пристрою з чавуну.

    • Консоль базується на підшипниках для полегшення повороту і встановлена ​​з нахилом на 25 °, що дозволяє збільшити термін служби стрічкового полотна;
    • Очищаюча щітка для бездоганного очищення і збільшення терміну служби пильного полотна;
    • Вручну керовані лещата. Лещата покладені в керованому пазу у вигляді ластівкового хвоста, і обладнані швидкодіючим затиском;
    • Напрямок полотна в твердосплавних пластинах. Автоматична регуляція натягу полотна;
    • Привід за допомогою черв'ячної передачі з постійною заправкою редуктора маслом. Трифазний електродвигун з подвійною обмоткою, 2 швидкості різання. Термозахист електродвигуна;
    • Система охолодження для ЗОР забезпечує розподіл рідини в направляючі пильного полотна;
    • Станина з піддоном для стружки;
    • Кінцевий вимикач натяжки полотна і відкриття кожуха;
    • Управління 24 Вольт.

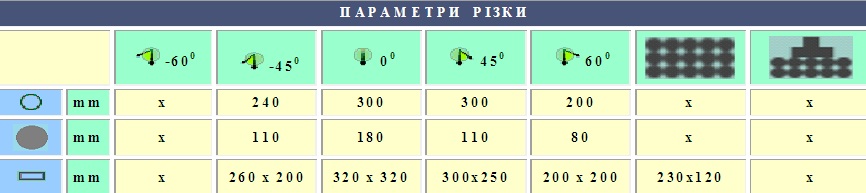

  • Максимальні можливості різання:

  • Стандартна комплектація:

    • Трифазний двошвидкісний двигун 1,4 / 2,0 кВт;
    • Черв'ячний редуктор Varvel (Італія);
    • Пересувні лещата з швидкодіючим затиском;
    • Зйомний піддон для стружки (швидке обслуговування верстата);
    • Охолодження ЗОР;
    • Полотно 4780 × 34 × 1,1;
    • Швидкість полотна 42/80 м / хв;
    • Високоточні комбіновані напрямні стрічкового полотна (підшипники і твердосплавні пластини);
    • Кінцевий вимикач натягу полотна;
    • Ведена щітка-очищувач;
    • Термозахист перевантаження електродвигуна;
    • Упор для обмеження довжини відрізуваної заготовки до 500 мм;
    • Набір ключів для обслуговування;
    • Управління 24 В.

    Додаткова комплектація:

    • Рольганг з ванною для ЗОР, довжина 1000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Рольганг з ванною для ЗОР, довжина 2000 мм, ширина 290 мм, вантажопідйомність 200 кг / м;
    • Бічний опорний ролик нерухомий, висота 200 мм, встановлюється на рольганг RD;
    • Бічний опорний ролик рухливий - для пакетів, висота 200 мм. Працює тільки в комплекті з роликом RB;
    • Верхній пакетний ролик - для формування пакетів заготовок, ширина 290 мм;
    • Механічний упор з лінійкою OZ 2000 мм. Встановлюється на рольганг;
    • Додатковий рухливий упор для OZ;
    • Регульована висота, ширина 290мм, вантажопідйомність 200 кг;
    • Пристрій для відмірювання заготовок, установка на лінійку 2000 мм, встановлюється на рольганг;
    • Безвідходна система мастила, замінює охолодження ЗОР, вигідно при різанні профілів, тонкостінних труб і кольорових металів, необхідний привід стисненого повітря 6 бар;
    • Набір швидкозношуваних запасних частин:
      • твердосплавні пластини - 6 шт.;
      • гвинти для твердосплавних пластин - 6 шт.;
      • підшипники 4 шт.;
      • очисні щітки - 10 шт.
