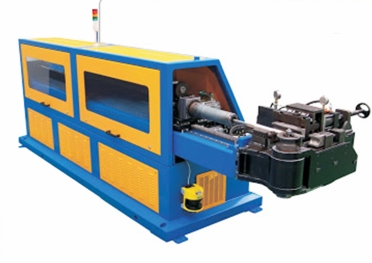

Дорновий автоматичний трубогин Ercolina серії Ercopro 50

  • Автоматичний дорновий Трубозгинальні верстат  Ercopro 50 працює з високою продуктивністю і виконує точні стабільно повторювані вигини. Це гарантує високу якість виробів.

    На верстаті встановлена ​​система ЧПУ по трьох осях. Всі стадії робочого процесу програмуються і виконуються в автоматичному режимі.

    В конструкції верстата реалізований більш ніж 40-річний досвід фірми Ercolina в області холодного згинання металу. Верстат може виконувати якісні загини з радіусом по осьовій лінії від півтора діаметрів труби. Настільки малі радіуси загину досягаються завдяки наявності бустера і автоматичному приводу по осях руху каретки і дорна. На верстат за запитом замовника може встановлюватися автоматична система подачі розпорошеного масла в зону гнуття.

  • Комплектація:

    • Дорнове і бездорнове гнуття;
    • Основна рама верстата виконана зі сталі високої міцності;
    • Тунель, що покриває всю довжину каретки, усуває необхідність використання захисних бар'єрів;
    • Головка для гнуття двома трубами. Одна труба попередньо встановлюється для гнуття по змінним радіусам (каландрування);
    • Подвійний модуль для гнуття по змінним радіусам;
    • Панель управління з інтерактивним і графічним інтерфейсом (сенсорний екран 15 дюймів) для моделювання тривимірних вигинів;
    • Призматичні кульові напрямні для всіх видів лінійного руху;
    • Система безпеки з лазерним скануванням;
    • Бустер притискної планки. Дозволяє контролювати деформацію труби, отримувати малий радіус згину і працювати з тонкостінними трубами;
    • Спеціальне переміщення захоплення надає більший простір для робочої ділянки і наближає матрицю безпосередньо до плеча гнуття;
    • Відмінна стійкість матриці в процесі згинання усуває необхідність у використанні будь-якої запобіжної стяжки;
    • Система управління зі зворотним зв'язком для ЧПУ по 4 осях:
      • C = Вісь обертання форми;
      • X = Лінійне переміщення робочої головки для гнуття;
      • Y = Поперечне переміщення каретки дорна;
      • B = Вісь обертання дорна;
    • Привід осі позиціонування здійснюється безщітковими електродвигунами; переміщення по іншій осі - за допомогою гідроприводу;
    • Навантаження на головку ля гнуття- до 42000 кг;
    • Програмоване переміщення дорна;
    • Потужний зажим з механічним блокуванням (приблизно 10 тонн).
