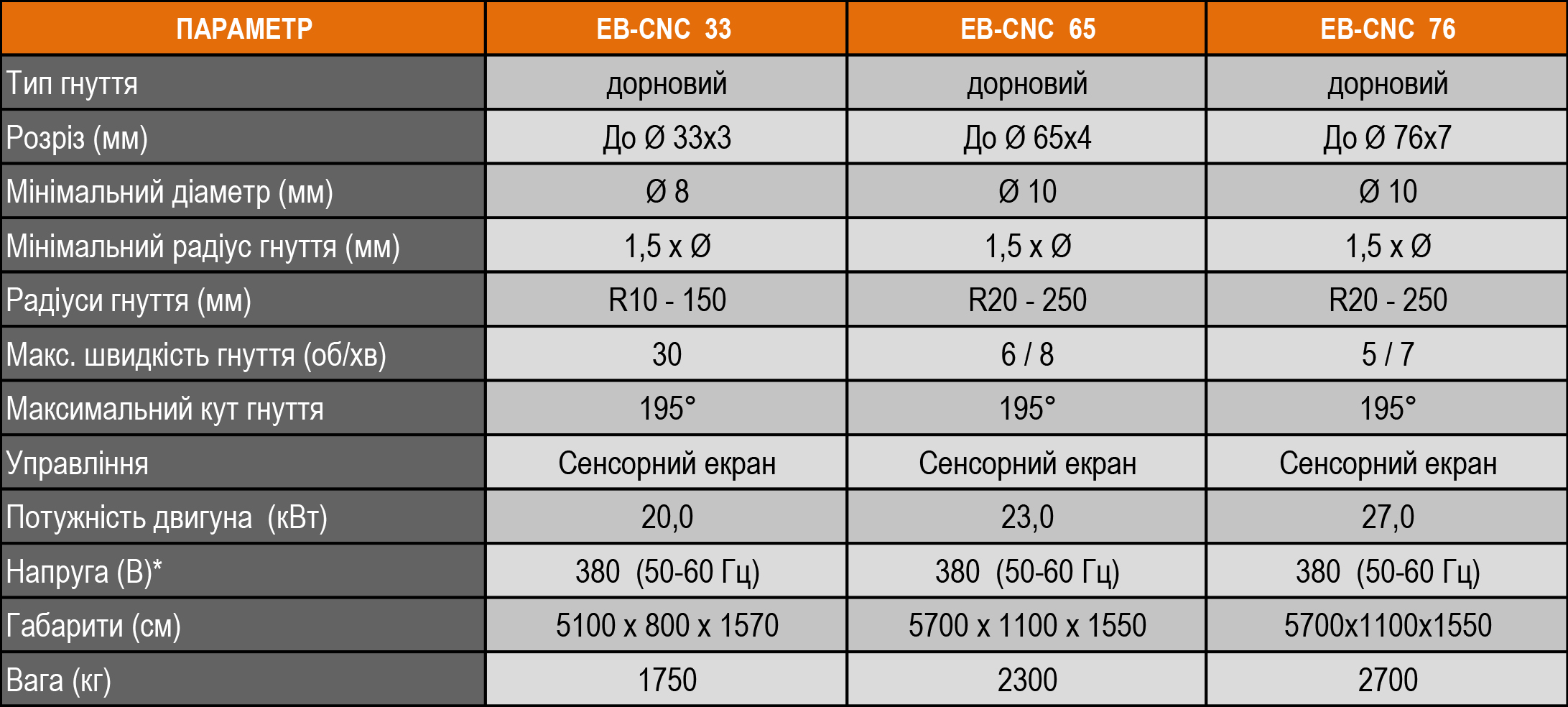

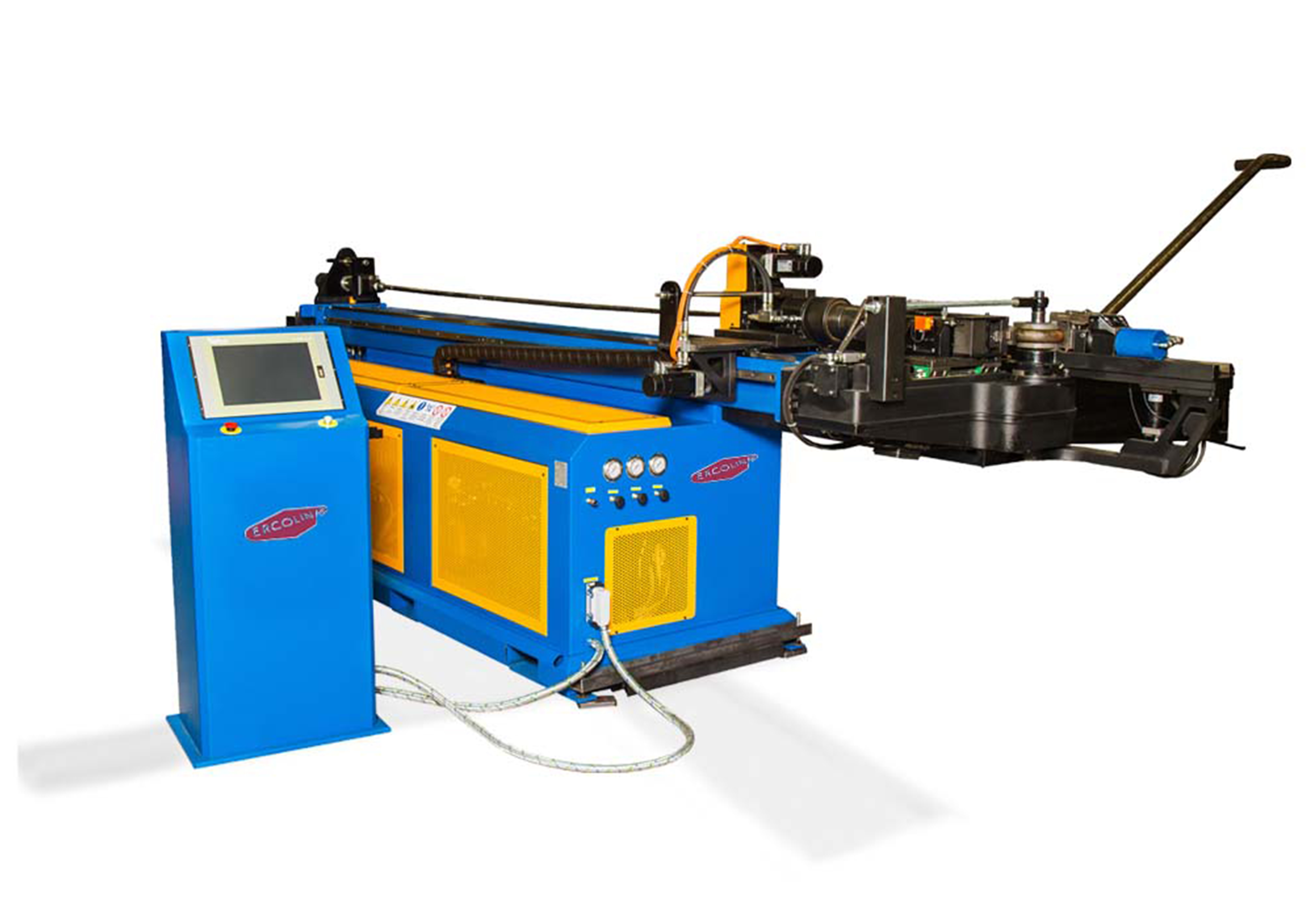

Дорновий автоматичний трубогин Ercolina серії EB-CNC 33 / 65 / 76

  • Верстати серії ERCOBENDER це якісні автоматичні дорнові верстати виробництва італійської компанії ERCOLINA. Вони забезпечують отримання точних повторюваних вигинів, ідеальних для високоякісної продукції. Дані верстати підходять як для серійного виробництва, так і для виготовлення одиночних виробів. Новітня гідросистема верстата з 4 гідронасосами дозволяє вирішувати завдання різної складності. Велика швидкість гнуття приблизно 6 сек на вигин дозволяє оптимізувати виробничий процес, а система ЧПУ верстата з сенсорним екраном (CNC ЧПУ) дозволяє контролювати до восьми осей.

    Автоматичний дорновий Трубозгинальні верстат Ercobender EB працює з високою продуктивністю і виконує точні стабільно повторювані вигини. Це гарантує високу якість виробів.

    На верстаті встановлена ​​система ЧПУ по трьох осях. Всі стадії робочого процесу програмуються і виконуються в автоматичному режимі.

    В конструкції верстата реалізований більш ніж 40-річний досвід фірми Ercolina в області холодного згинання металу. Верстат може виконувати якісні загини з радіусом по осьовій лінії від півтора діаметрів труби. Настільки малі радіуси загину досягаються завдяки наявності бустера і автоматичному приводу по осях руху каретки і дорна. На верстат за запитом замовника може встановлюватися автоматична система подачі розпорошеного масла в зону гнучкі

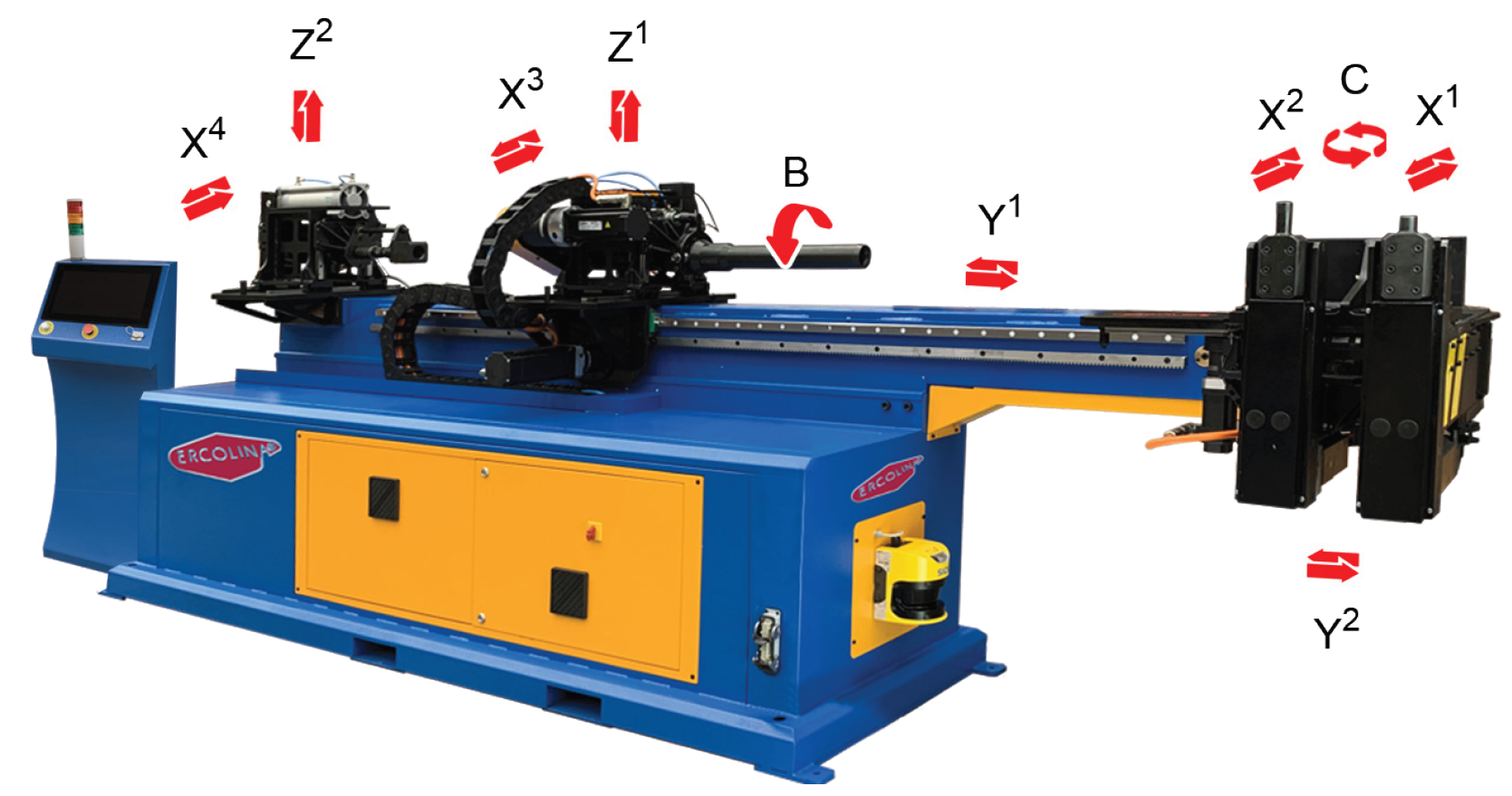

    Контрольовані вісі:

    • X4/X3   -    Поперечне переміщення дорна і каретки;
    • Z2/Z1   -   Вертикальне переміщення дорну і каретки;
    • B          -   Зміна площини згину;
    • Y1        -   Лінійне переміщення каретки;
    • X2/X1   -   Поперечне переміщення притискної планки для лівого і правого руху;
    • C         -   Вісь гнуття;
    • Y2       -   Лінійне переміщення  бустера.
  • Стандартна комплектація:

    • Автоматичне попереднє видалення дорна для формування якісного згину;
    • Програмована функція верстата змащення масляним туманом дорна всередині труби;
    • Контроль за температурою в гідросистемі;
    • Автоматичний дорновий Трубозгинальний верстат Ercobender EB-серії працює з високою продуктивністю і виконує точні стабільно повторювані вигини. Це гарантує високу якість виробів;
    • На верстаті встановлена ​​система ЧПУ з системою контролю до семи осей. Всі стадії робочого процесу програмуються і виконуються в автоматичному режимі;
    • В конструкції верстата реалізований більш ніж 40-річний досвід фірми Ercolina в області холодного згинання металу;
    • Верстат може виконувати якісні загини з радіусом по осьовій лінії від півтора діаметрів труби. Настільки малі радіуси загину досягаються завдяки наявності бустера і автоматичному приводу по осях руху каретки і дорна;
    • На верстат за запитом замовника може встановлюватися автоматична система подачі розпорошеного масла в зону гнутті;
    • Міцна конструкція з вуглецевої сталі.

    Додаткова комплектація:

    • Лазерний сканер;
    • Автоматичне змащення;
    • Додатковий подовжений вузол машини (збільшення на 2 м);
    • Порожня Штанга дорна довжиною 4 м для змащення всередині труби з діаметром від 10 мм до 25 мм (мінімальний діаметр штанги без порожнини Д6 мм). Примітка: діаметр порожнистої штанги дорна від 15 мм до 34 мм для моделі EB 127 4RF NC;
    • Додатковий циліндр для розкриття форм при згинанні багатокутних труб;
    • Пристрій для поперечного переміщення дорна при повороті багатокутних труб;
    • Гідравлічна група для переміщення рухомої планки (бустер);
    • Бустер вигладжуючий;
    • Стандартна огорожа, що забезпечує механічну безпеку (довжина 18 м - висота 2 м).
