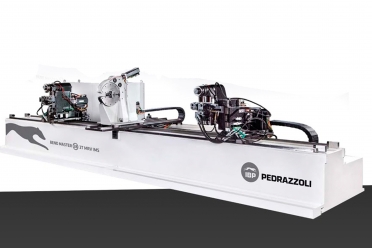

Автоматичний трубогин з двома робочими головками Pedrazzoli серії Bend Master 38 2T

  • Опис обладнання: Автоматичний трубогин BEND MASTER 38 2T IMS - Електричний Трубозгинальний верстат з гідравлічним затиском, завдяки 2 головок загину з електричним контролем IMS від заводу Pedrazzoli, управлінням на 8 осей з елементом системи пробивання. Верстат також дозволяє загинати мульти радіуси і змінні радіуси.

    BEND MASTER 38 2T IMS відповідає конкретним вимогам, швидкість виконання, гнучкість і автоматизація. Двоголова машина дозволить формувати симетричні і асиметричні деталі зі швидкістю виконання вдвічі більше, ніж звичайний трубогин із однією головою. Ця машина може зігнути з фіксованим радіусом, змінним радіусом або навіть виконувати повороти з поєднанням фіксованого і змінного радіуса (PEDRAZZOLI ексклюзивний патент). Bend Master 38 2T MRV IMS може працювати штучно, в автоматичному циклі, який в традиційних машинах, може лише зробити за кілька кроків. Програмне управління IMS разом з останньою технологією LCD - сенсорний екран, зробить дуже зручною систему для програмування і експлуатації машини. Різні аксесуари можуть поставлятися на вимогу, як штампування, так і кошики навантажувачів оснащені автоматичним пошуковим пристроєм, і також інші інтерфейси для зовнішньої обробки.

    Сфери застосування:

    • Металічні меблі;
    • Автомобілебудування;
    • Літакобудування, авіабудування;
    • Садівництво.
  • Стандартна комплектація:

    • 8 керованих осей із електричним управлінням, включаючи переміщення і обертання;

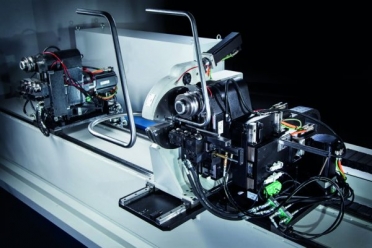

    • 2 повністю незалежні головки гнуття, які оброблюють заготовку одночасно;
    • Компактна конфігурація верстата для гнуття труб довше корисної довжини верстату;
    • Симетричний і асиметричним, багатоетапний з перемінними радіусами згину в одному робочому циклі, а також гнуття із стиском;
    • Гнуття за і проти годинникової стрілки, або в обидва боки в залежності від машинної конфігурації;
    • Конструкція головки з виступом (600 мм) і зменшеною висотою (170 мм), дозволяє легко переміщати трубу під час робочого циклу навіть під головою. Таким чином, часто немає потреби в конфігурації з можливістю вигину по / проти годинникової стрілки;
    • Новий дизайн станини з вигнутими кожухами, які повністю закривають тилову частину, позбавляє від необхідності мати додаткові бар'єри захисту і зменшує необхідну для установки верстата площу;
    • Висока швидкість всіх електричних осей з інтерполяцією для швидкого маніпулювання і високої продуктивності;
    • Висока продуктивність: подвійна швидкість виконання робіт у порівнянні з лінійними трубогинами;
    • Контроль управління останнього покоління IMS machine control: гнучка, інтуїтивно зрозуміла, зручна у використанні;
    • Гнучка система гнуття і можливість адаптації до різних виробничих потреб;
    • За один робочий цикл можна отримати компоненти, які можуть бути виготовлені на традиційних верстатах тільки в послідовних фазах;
    • До чотирьох пуансонів;

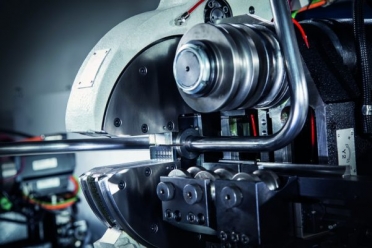

    • Фіксована матриця, що надає інструменту високу жорсткість;
    • Мультирадіусний згин (в стандартній комплектації);
    • Автоматизація процесів із завантаженням і розвантаженням;
    • Можливе компонування до зовнішніх маніпуляторів;
    • Імпорт файлів IGES;
    • Миттєвий аналіз здійснених операцій;
    • Віддалена підтримка через веб-камеру;
    • Платформа IMS доступна на ПК, планшетах і смартфонах;
    • Контроль управління останнього покоління IMS machine control;
    • Жорстка зварна конструкція з високосортної стали. Всі компоненти виготовлені відповідно з  підвищеними вимогами екстремальних робочих навантажень. Рухомі частини переміщаються по жорстким лінійним направляючим.

    Додаткова  комплектація:

    • Інструмент;
    • Робот маніпулятор;
    • Роботизований трубозгинальний комплекс;
    • Система відеоконтролю якості виробу після обробки;
    • Система виробівTube Inspect;
    • Система захисних бар'єрів.
