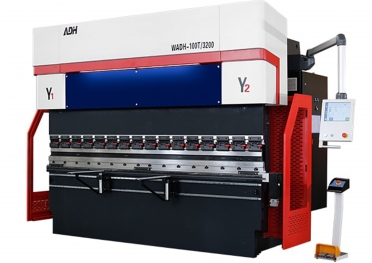

Гідравлічний листогин ADH серії WADH Series

  • Призначення:  Прес серії WADH приводиться в рух серводвигунами AC без необхідності використання пропорційних клапанів. Відсутність клапанів означає збільшення точності і зменшення технічного обслуговування при зберіганні рівня тику масла.

    В стандартних листогинах електроенергія витрачається навіть в момент очікування, а листозгинальний прес серії Hybrid споживає електроенергію тільки в момент гнуття.

    Технічні особливості гідравлічного листозгинального пресу WADH:

    • Вся рама листозгинального пресу зварена, проведений відпуск для усунення внутрішніх напружень;
    • Рама піддається дрібо-струйному очищенню для видалення ржавчини і покрита антикорозійним покриттям;
    • Рама оброблюється тривимірним оброблюючим центром з ЧПУ за одну обробку, що забезпечує паралельність і вертикальність кожної монтажної поверхні;
    • Контролер може керувати осями Y1 і Y2 (Y1 управляє лівим циліндром, а Y2 управляє правим циліндром), щоб забезпечити синхронний рух циліндра;
    • Низький рівень шуму під час натискання та гнуття (тиск в гідравлічній системі - це управління зі зворотним зв'язком головного серводвигуна);
    • Головний масляний насос не працює від приводу головного серводвигуна, а споживання енергії на 60% нижче, ніж у звичайного листозгинальна верстата з ЧПУ;
    • Температура машинного масла стабільна, що продовжує термін служби різних компонентів гідравлічної системи;
    • Робочий тиск і витрата гідравлічної системи контролюються серводвигуном в реальному часі, а споживана потужність становить усього 50-60% від вихідної пропорційної системи;
    • Споживання гідравлічного масла складає всього 30-40% від оригінальної системи;
    • Оскільки пропорційний клапан не використовується (пропорційний клапан є високоточною деталлю, існує безліч процесів, що викликають відмову), що значно знижує частоту відмов гідравліки;
    • Нульове енергоспоживання при відсутності навантаження на гідравлічну систему;
    • Через збільшення швидкості серводвигуна масляний насос виробляє більший потік, так що швидкість циліндра може досягати 180-200 мм/с, і ефективність виробництва значно підвищується;
    • Кількість згинів збільшується як мінімум на 30% за той же час.
  • Стандартна комплектація:

    • Гідравлічний клапан: HAWE-Hoerbiger / Rexroth;
    • Масляний насос: ECKERLE (Німеччина);
    • Серводвигун масляного насосу: Flexbimec (Італія);
    • Масляний циліндр: Heyan;
    • Основний двигун: Звичайний двигун Siemens; Estun / Inovance / Delta Servo Motor;
    • Направляючі: Fagor / GIVI;
    • Шарико-гвинтова передачаіи лінійна напрямна – PMI (Тайвань);
    • Система позиціонування заднього упору;
    • Подвійний серводвигун і сервопідсилювач;
    • Антипрогин: моторизована система;
    • Управління серводвигунамі осями: X, Y, R;
    • Швидкий затискач інструменту;
    • Електрика: Schneider;
    • Передня опора: сталевий тип / опора, оснащена подвійною лінійною напрямною / роликовою опорою;
    • Двигун упору: Estun / Delta;
    • Тип упори: пальчиковий;
    • Управління вісями: 4 + 1 (Y1; Y2;   X;   R + C);
    • Захист спереду: зліва та справа решітка;
    • Задній захист;
    • Контролер: Delem DA66T.

    Опції за додаткову плату:

    • Головний двигун:  Estun / Inovance / Delta / WNM;
    • Затискачі інстрнументу: гідравлічний затискач;
    • Кількість пальців: Індивідуальне;
    • Пристрій регулювання температури: Нагрівальний пристрій / Пристрій охолодження повітря / Масляний охолоджувач кондиціонера;
    • Захист спереду: Спеціальний захист з листового металу / Захист від світлової завіси / Лазерний захист;
    • Задній захист: Спеціальний захисний захист з листового металу / легкої завіси;
    • Контролер: Індивідуальний за запитом;
    • Додаткові вісі керування заднім упором (до 6 осей);
    • Сегментний пуансон.
